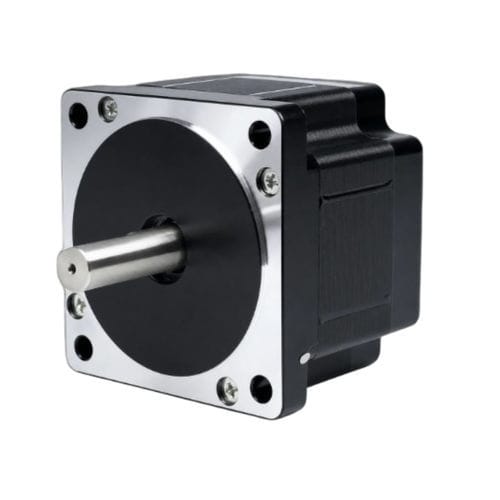

双相步进电机 86BHM65-180

混合式步进48VNEMA 34

产品概述
86BHM65为NEMA 34（86 mm）混合步进电机，机身紧凑，长度65 mm，具有高分辨率0.9°步距角（400步/转）。工作电流1.8 A/相时，保持转矩为2.20 N·m（22.4 kg·cm），适用于需要精密定位的工业应用。

主要特点

• 保持转矩：2.20 N·m（22.4 kg·cm）
• 步距角：0.9°（400步/转），高定位分辨率
• 机架：86 mm（NEMA 34），机身长度：65 mm
• 2相，4线制
• 推荐驱动器：CWD860H

电气参数
步距角 — 0.9° ±5%
保持转矩 — 2.20 N·m（22.4 kg·cm）
额定电流 — 1.8 A/相
相数 — 2
导线数 — 4
轴径 — 8 mm
机架尺寸 — 86 mm（NEMA 34）
机身长度 — 65 mm
重量 — 1.95 kg
推荐驱动器 — CWD860H

机械与性能
提供86BH系列（86 mm / NEMA 34）的机械图。为相关86系列配置提供扭矩-速度曲线；有关具体型号的性能和热限制，请参阅数据表。

特性/技术规格

• 型号：86BHM65
• 机架尺寸：86 mm（NEMA 34）
• 机身长度：65 mm
• 步距角：0.9°（400步/转）
• 保持转矩：2.20 N·m（22.4 kg·cm）
• 额定电流：1.8 A/相
• 相数：2
• 导线数：4
• 轴径：8 mm
• 重量：1.95 kg
• 推荐驱动器：CWD860H
• 典型应用：CNC 路由器、激光切割机、雕刻机及其他精密定位系统
