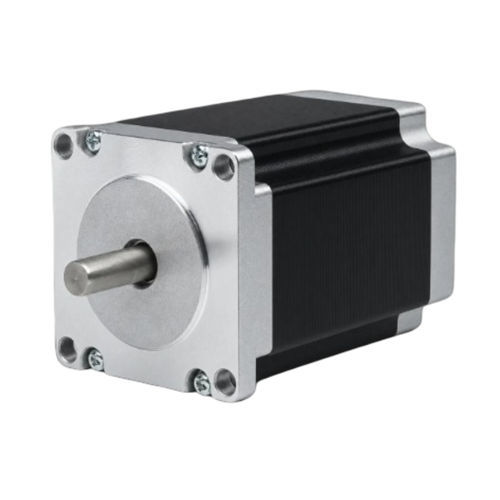

4相步进电机 57BHH82-400A-21BG

混合式步进NEMA 23工业用途

产品概述
57BHH82-400A-21BG为57mm（NEMA 23）框架的4相混合步进电机，在82mm机身内可提供2.158 N·m（22 kg·cm）保持力矩。额定电流为4 A/相，适用于精密工业运动控制的稳定运行。推荐驱动器：CWD556。

主要特性

• 4相 1.8° — 22 kg·cm 保持力矩
• 4 A/相 — 57mm（NEMA 23）框架
• 机身长度82mm，轴径8mm

电气参数
步距角 — 1.8° ± 5%
保持力矩 — 2.158 N·m（22 kg·cm）
额定电流 — 4 A/相
相数 — 4
导线数 — 8
轴径 — 8mm
框架尺寸 — 57mm（NEMA 23）
机身长度 — 82mm
重量 — 1.42 kg
推荐驱动器 — CWD556

机械与性能
为57BH/57BHH系列提供机械图和力矩-速度曲线（机身与轴尺寸：机身长度82mm，轴径8mm），以便于系统集成与选型。

技术规格

• 型号：57BHH82-400A-21BG
• 系列：57BHH / 57BH（57mm / NEMA 23）
• 步距角：1.8° ± 5%
• 保持力矩：2.158 N·m（22 kg·cm）
• 额定电流：4 A/相
• 相数：4
• 导线数：8
• 轴径：8 mm
• 框架尺寸：57 mm（NEMA 23）
• 机身长度：82 mm
• 重量：1.42 kg
• 推荐驱动器：CWD556
