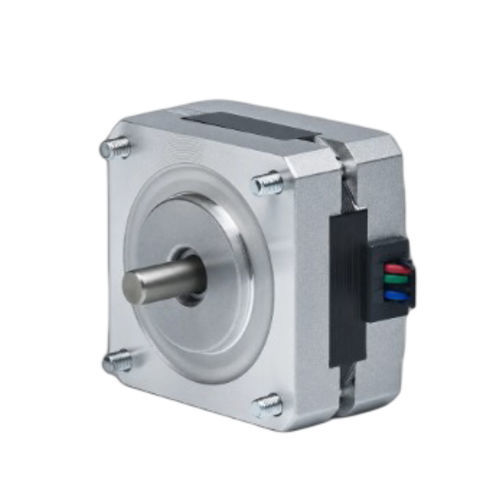

双相步进电机 39BHM26-02A-17

混合式步进紧凑型小尺寸

产品概述
39BHM26-02A-17 是一款 39mm（NEMA 15）框架的 2 相混合步进电机，在 26 mm 机身中提供 0.069 N·m（0.7 kg·cm）保持扭矩。额定电流 0.2 A/相，适用于紧凑型工业精密运动控制。推荐驱动器：CW215。

主要特点

• 2 相，步距角 0.9° — 保持扭矩 0.069 N·m（0.7 kg·cm）
• 额定电流：0.2 A/相 — 39 mm（NEMA 15）机框
• 机身长度 26 mm 紧凑设计 — 轴径 5 mm

电气规格
步距角：0.9° ± 5%
保持扭矩：0.069 N·m（0.7 kg·cm）
额定电流：0.2 A/相
相数：2
导线数：4
轴径：5 mm
机架尺寸：39 mm（NEMA 15）
机身长度：26 mm
重量：0.3 kg
推荐驱动器：CW215

图纸与曲线
可参考 39BH 系列的机械图纸和扭矩-速度曲线以便安装与性能评估。

技术规格

• 型号：39BHM26-02A-17
• 步距角：0.9° ± 5%
• 保持扭矩：0.0687–0.069 N·m（0.7 kg·cm）
• 额定电流：0.2 A/相
• 相数：2
• 导线数：4
• 轴径：5 mm
• 机架尺寸：39 mm（NEMA 15）
• 机身长度：26 mm
• 重量：0.3 kg
• 推荐驱动器：CW215
