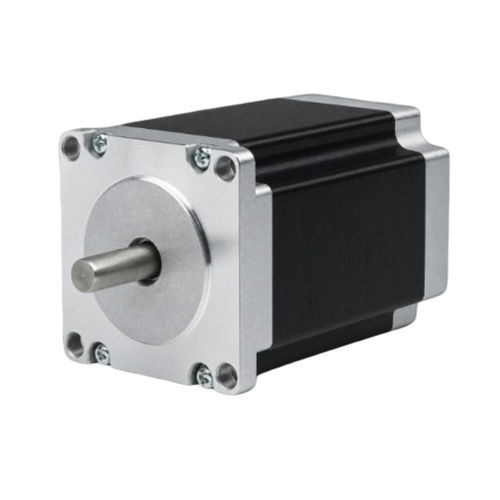

混合式步进电机 57BHH94-430B-21

双相步进NEMA 23高扭矩

产品概述
57BHH94-430B-21 是一款 57 mm（NEMA 23）框架的 2 相混合步进电机，在 94 mm 机身内提供 2.551 N·m（26 kg·cm）保持力矩。额定电流 4.2 A/相，轴径 10 mm，适用于需要在紧凑空间内提供高扭矩的精密运动控制应用。推荐驱动器：CWD556。

主要特点

• 2 相，步距角 1.8° — 保持力矩 26 kg·cm（2.551 N·m）
• 额定电流 4.2 A/相 — 57 mm（NEMA 23）框架
• 机身长度 94 mm，轴径 10 mm

电气参数
步距角 — 1.8° ± 5%
保持力矩 — 2.551 N·m（26 kg·cm）
额定电流 — 4.2 A/相
相数 — 2
导线数 — 4
轴径 — 10 mm
框架尺寸 — 57 mm（NEMA 23）
机身长度 — 94 mm
重量 — 1.6 kg
推荐驱动器 — CWD556

机械与性能图
提供机械图（57BH 系列）和扭矩-速度曲线（57BH 系列）作为安装尺寸和性能特性的参考图片。

数据表
产品数据表参考：57BHH94-430B-21

技术规格

• 型号：57BHH94-430B-21
• 系列：57BH / 57BHH
• 相数：2
• 步距角：1.8° ± 5%
• 保持力矩：2.551 N·m（26 kg·cm）
• 额定电流：4.2 A/相
• 导线数：4
• 轴径：10 mm
• 机身长度：94 mm
• 框架尺寸：57 mm（NEMA 23）
• 重量：1.6 kg
• 推荐驱动器：CWD556
