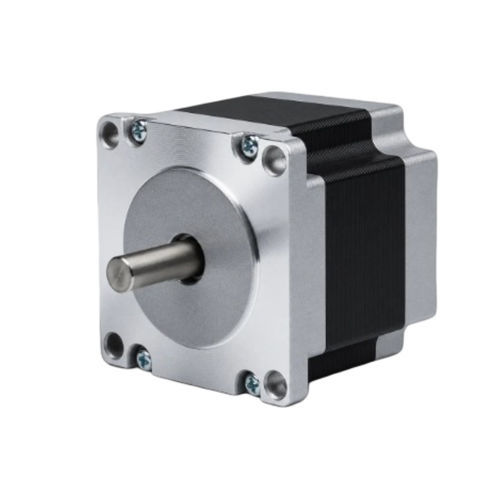

混合式步进电机 57BHP56-350A-21A

3相NEMA 23

产品概述
57BHP56-350A-21A是一款57mm（NEMA 23）三相混合步进电机，56 mm机身可提供0.883 N·m（9 kg·cm）保持力矩。额定电流3.5 A/相，轴径6.35 mm。推荐驱动器：CW542。

主要特点

• 三相，步距角1.2° — 保持力矩0.883 N·m（9 kg·cm）
• 额定电流3.5 A/相 — 57 mm（NEMA 23）框架
• 机身长度56 mm — 轴径6.35 mm

电气规格
步距角 : 1.2° ± 5%
保持力矩 : 0.883 N·m（9 kg·cm）
额定电流 : 3.5 A/相
相数 : 3
导线数 : 6
轴径 : 6.35 mm
框架尺寸 : 57 mm（NEMA 23）
机身长度 : 56 mm
重量 : 0.65 kg
推荐驱动器 : CW542

机械与性能图示
提供57BH系列的机械图和转矩‑速度曲线，以协助机械集成和性能评估。

技术规格

• 型号（变体）：57BHP56-350A-21A
• 系列：57BH / 57BHP
• 框架尺寸：57 mm（NEMA 23）
• 机身长度：56 mm
• 相数：3
• 步距角：1.2° ± 5%
• 保持力矩：0.883 N·m（9 kg·cm）
• 额定电流：3.5 A/相
• 导线数：6
• 轴径：6.35 mm
• 重量：0.65 kg
• 推荐驱动器：CW542
