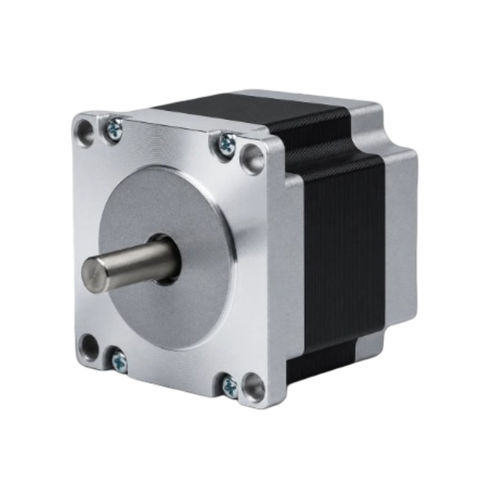

双相步进电机 57BH51-100A-21-14

混合式步进NEMA 23紧凑型

概述
57BH51-100A-21-14 为 57 mm（NEMA 23）框架的 2 相混合步进电机，机身长度 51 mm，保持转矩 0.677 N·m（6.9 kg·cm）。额定电流：每相 1 A。推荐驱动器：CW542。

主要特点

• 2 相，步距角 1.8° — 保持转矩 6.9 kg·cm（0.677 N·m）
• 额定电流：1 A/相 — 57 mm（NEMA 23）外形
• 紧凑机身 51 mm，轴径 6.35 mm，4 线接法

电气参数
步距角：1.8° ± 5%
保持转矩：0.677 N·m（6.9 kg·cm）
额定电流：1 A/相
相数：2
导线数：4
轴径：6.35 mm
框架尺寸：57 mm（NEMA 23）
机身长度：51 mm
重量：0.62 kg
推荐驱动器：CW542

机械图
可提供 57BH 系列（57 mm / NEMA 23）的机械图，展示安装尺寸和孔位信息。

力矩‑速度曲线
提供 57BH 系列的力矩‑速度性能曲线，说明额定电流下随速度变化的力矩特性。

技术规格

• 型号：57BH51（完整内部编码示例：57BH51-100A-21-14）
• 相数：2
• 步距角：1.8° ± 5%
• 保持转矩：0.677 N·m（6.9 kg·cm）
• 额定电流：1 A/相
• 导线数：4
• 轴径：6.35 mm
• 框架尺寸：57 mm（NEMA 23）
• 机身长度：51 mm
• 重量：0.62 kg
• 推荐驱动器：CW542
