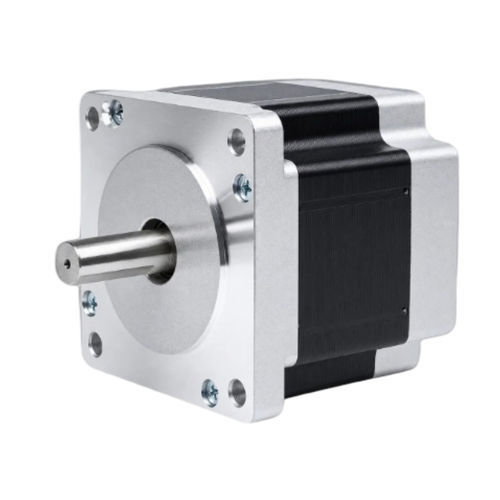

双相步进电机 86BHH76-400B-25A

混合式步进NEMA 34用于机器人

产品概述
86BHH76为NEMA 34（框架86 mm，机身76 mm）混合步进电机，在4.0 A下可提供2.06 N·m（21 kg·cm）保持力矩。轴径14 mm，2相4线结构，适用于需在扭矩与转速间取得平衡的CNC机床、激光切割机与机器人应用。

主要特点

• 保持力矩：2.06 N·m（21 kg·cm）
• 86 mm（NEMA 34）框架，机身长度76 mm
• 轴径：14 mm
• 电气设计：2相，4线
• 推荐驱动器：CWD860H

电气参数
步距角：1.8° ± 5%
额定电流：4.0 A/相
相数：2
线数：4
保持力矩：2.06 N·m（21 kg·cm）
框架尺寸：86 mm（NEMA 34）
机身长度：76 mm
重量：2.2 kg

机械图
提供86BH系列（86 mm / NEMA 34）的机械图，显示安装和轴的尺寸。

应用

• CNC铣床与路由器
• 激光切割系统
• 工业及协作机器人
• 定位台与自动送料器

订购信息

• 型号：86BHH76
• 推荐驱动器：CWD860H
• 重量：2.2 kg
