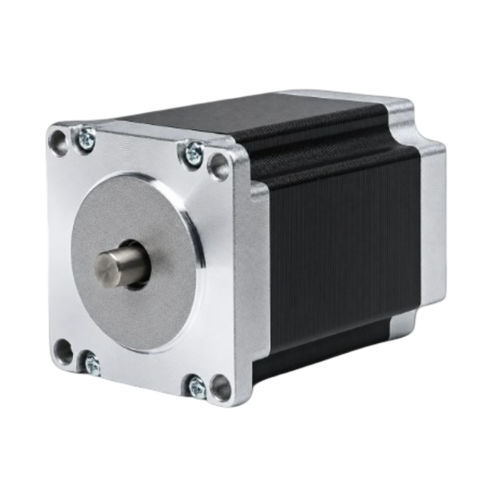

3相电机 57BHP79-500A-29

混合式步进NEMA 23精准

产品概述
57BHP79-500A-29 是一款 57 mm（NEMA 23）三相混合步进电机，在 79 mm 机身中提供 1.422 N·m（14.5 kg·cm）的保持转矩。额定电流 5 A/相，适用于需紧凑尺寸与精确运动控制的工业应用。推荐驱动器：CW542。

主要特点

• 三相，步距角 1.2° — 保持转矩 1.422 N·m（14.5 kg·cm）
• 额定电流 5 A/相 — 57 mm（NEMA 23）机座
• 机身长度 79 mm，轴径 8 mm

电气规格
步距角：1.2° ± 5%
保持转矩：1.422 N·m（14.5 kg·cm）
额定电流：5 A/相
相数：3
导线数：3
轴径：8 mm
机座尺寸：57 mm（NEMA 23）
机身长度：79 mm
重量：1.2 kg
推荐驱动器：CW542

机械 / 曲线图
57BH 系列的机械图可用，含安装尺寸与轴的细节。57BH 系列的转矩‑速度曲线可用于评估不同转速下的性能。

型号 / 技术规格

• 型号：57BHP79-500A-29（产品型号）
• 相数：3
• 步距角：1.2° ± 5%
• 保持转矩：1.422 N·m（14.5 kg·cm）
• 额定电流/相：5 A
• 导线数：3
• 轴径：8 mm
• 机座尺寸：57 mm（NEMA 23）
• 机身长度：79 mm
• 重量：1.2 kg
• 推荐驱动器：CW542
