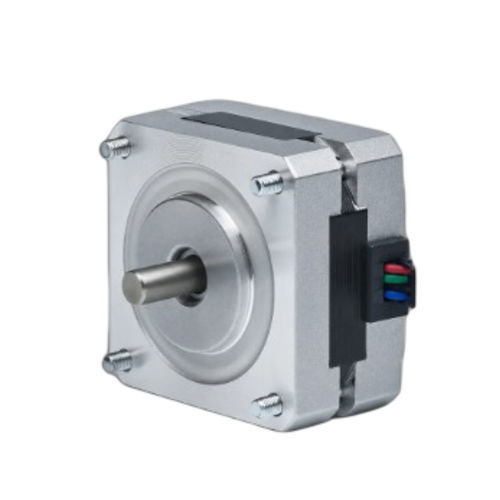

双相步进电机 39BH47-100A-20-20

混合式步进NEMA 15

产品概述 39BH47-100A-20-20 是一款 39 mm（NEMA 15）框架的 2 相混合步进电机，在 47 mm 机身中提供 0.196 N·m（2 kg·cm）保持转矩。额定电流：1 A/相。推荐驱动器：CW215。

主要特性

• 2 相，步距角 1.8° — 保持转矩 0.196 N·m（2 kg·cm）
• 额定电流 1 A/相 — 39 mm（NEMA 15）框架
• 机身长度 47 mm — 轴径 5 mm

电气参数 步距角 — 1.8° ± 5%
保持转矩 — 0.196 N·m（2 kg·cm）
额定电流 — 1 A/相
相数 — 2
导线数 — 4
轴径 — 5 mm
框架尺寸 — 39 mm（NEMA 15）
机身长度 — 47 mm
重量 — 0.6 kg
推荐驱动器 — CW215

机械与性能 可提供 39BH 系列的机械图和转矩-速度曲线，以便于在运动系统中的集成与选型。

技术规格

• 型号：39BH47-100A-20-20
• 框架尺寸：39 mm（NEMA 15）
• 机身长度：47 mm
• 相数：2
• 步距角：1.8° ± 5%
• 保持转矩：0.196 N·m（2 kg·cm）
• 额定电流：1 A/相
• 轴径：5 mm
• 导线数：4
• 重量：0.6 kg
• 推荐驱动器：CW215
