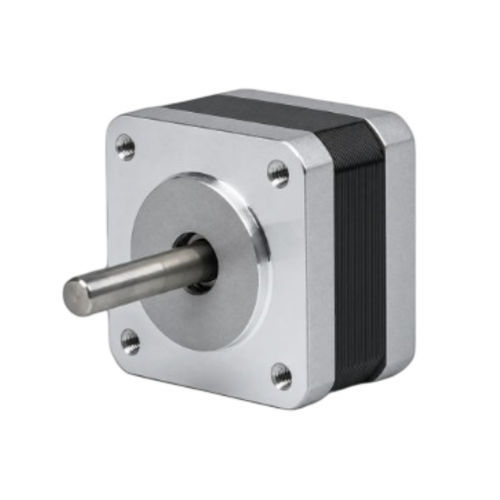

步进式电机 35BH20-020-16

混合式步进双相步进紧凑型

产品概述
35BH20（35BH系列）为35 mm（NEMA 14）框架的2相混合式步进电机，在20 mm机身长度下提供0.0245–0.025 N·m（0.25 kg·cm）保持力矩。额定电流0.2 A/相，轴径5 mm。推荐驱动器：CW215。

主要特点

• 步距角：1.8° ± 5%
• 保持力矩：0.0245–0.025 N·m（0.25 kg·cm）
• 额定电流：0.2 A / 相
• 框架：35 mm（NEMA 14），机身长度：20 mm
• 轴径：5 mm
• 相数/引线：2相 / 4线

电气规格
步距角 — 1.8° ± 5%
保持力矩 — 0.0245–0.025 N·m（0.25 kg·cm）
额定电流 — 0.2 A / 相
相数 — 2
引线数 — 4
轴径 — 5 mm
框架尺寸 — 35 mm（NEMA 14）
机身长度 — 20 mm
重量 — 0.12 kg
推荐驱动器 — CW215

图纸与曲线
35BH系列（35 mm / NEMA 14）的机械图可用。
35BH系列的转矩‑速度曲线可用。

特性 / 技术规格

• 型号：35BH20
• 系列：35BH Series
• 框架尺寸：35 mm（NEMA 14）
• 机身长度：20 mm
• 相数：2
• 步距角：1.8° ± 5%
• 保持力矩：0.0245–0.025 N·m（0.25 kg·cm）
• 额定电流：0.2 A / 相
• 引线数：4
• 轴径：5 mm
• 重量：0.12 kg
• 推荐驱动器：CW215
