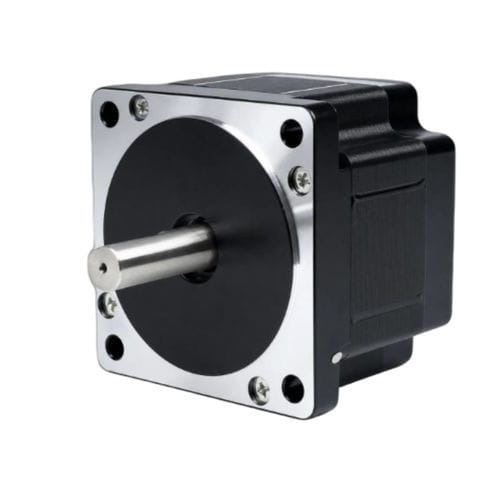

双相步进电机 86BHH60-300A-37D

混合式步进NEMA 34

产品概述
86BHH60 是一款紧凑型 NEMA 34 混合步进电机，机身长度 60mm，在 3.0 A 时产生 2.94 N·m（30 kg·cm）保持力矩。短机身和 14mm 轴径适用于空间受限的 CNC 机床、激光系统和贴装设备。

主要特点

• 保持力矩：2.94 N·m（30 kg·cm）
• 紧凑型 60mm 机身
• 86mm（NEMA 34）框架
• 轴径：14mm
• 推荐驱动器：CWD860H

电气规格（表）
步距角：1.8° ±5%
保持力矩：2.94 N·m（30 kg·cm）
额定电流：3.0 A/相
相数：2
导线数：4
轴径：14mm
框架尺寸：86mm（NEMA 34）
机身长度：60mm
重量：1.7 kg
推荐驱动器：CWD860H

机械图
机械图 – 86BH 系列（86mm（NEMA 34））（产品页面提供示意图）

转矩-速度曲线
转矩-速度曲线（系列参考图；有关工作点请参见规格和图表）

产品数据表
数据表参考：86BHH60-300A-37D

技术特性 / 规格

• 型号：86BHH60
• 框架尺寸：86mm（NEMA 34）
• 机身长度：60mm
• 步距角：1.8°（±5%）
• 保持力矩：2.94 N·m（30 kg·cm）
• 额定电流：3.0 A/相
• 相数：2
• 导线数：4
• 轴径：14mm
• 重量：1.7 kg
• 推荐驱动器：CWD860H
