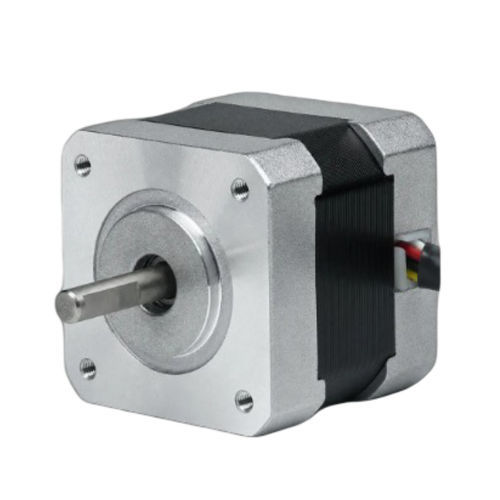

混合式步进电机 2BHP50-150A-24

三相24伏NEMA 17

产品概述
42BHP50-150A-24是一款42 mm（NEMA 17）框架的3相混合步进电机，在50 mm机身中提供0.314 N·m（3.2 kg·cm）的保持扭矩。额定电流为1.5 A/相，适用于需要小体积且步进性能稳定的精密运动控制场景。推荐驱动器：CW422C。

主要特点

• 3相，步距角1.2° — 保持扭矩0.314 N·m（3.2 kg·cm）
• 额定电流1.5 A/相 — 42 mm（NEMA 17）框架
• 机身长50 mm，轴径5 mm

快速规格（概要）
相数 — 3
步距角 — 1.2° ± 5%
保持扭矩 — 0.314 N·m（3.2 kg·cm）
额定电流 — 1.5 A/相
导线数 — 3
轴径 — 5 mm
框架尺寸 — 42 mm（NEMA 17）
机身长度 — 50 mm
重量 — 0.75 kg
推荐驱动器 — CW422C

机械图
机械图 — 42BH 系列（42 mm / NEMA 17）

转矩-速度曲线
转矩-速度曲线 — 42BH 系列

技术规格

• 型号 / 系列：42BHP50（42BH 系列）
• 相数：3
• 步距角：1.2° ± 5%
• 保持扭矩：0.314 N·m（3.2 kg·cm）
• 额定电流：1.5 A/相
• 导线数：3
• 轴径：5 mm
• 框架尺寸：42 mm（NEMA 17）
• 机身长度：50 mm
• 重量：0.75 kg
• 推荐驱动器：CW422C
