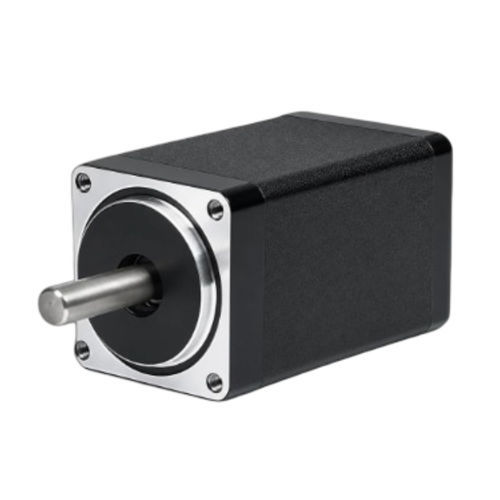

混合式步进电机 28BH51-100B-20

NEMA 11用于机器人工业

产品概述
28BH51-100B-20 是一款 28 mm（NEMA 11）框架的 2 相混合步进电机，在 51 mm 机身下提供 0.088 N·m（0.9 kg·cm）保持力矩。额定电流 1 A/相，轴径 5 mm，4 根引线，适用于工业自动化、CNC、机器人和仪器等精密运动控制场景。推荐驱动器：CW215。

主要特点

• 2 相，步距角 1.8° — 保持力矩 0.088 N·m（0.9 kg·cm）
• 额定电流：1 A/相
• 框架：28 mm（NEMA 11），机身长度 51 mm
• 轴径：5 mm — 4 引线
• 型号系列：28BH 系列 — 型号：28BH51-100B-20

电气参数
步距角：1.8° ± 5%
保持力矩：0.088 N·m（0.9 kg·cm）
额定电流：1 A/相
相数：2 相
引线数：4
框架尺寸：28 mm（NEMA 11）
机身长度：51 mm
轴径：5 mm
重量：0.18 kg
推荐驱动器：CW215
资料编号：28BH51-100B-20

机械与性能
提供 28BH 系列的机械图。提供力矩-速度曲线及性能数据，用于设计验证和电机选型。

产品资料
资料编号：28BH51-100B-20

典型应用

• 工业自动化与定位系统
• CNC 机床与轴控制
• 机器人与协作机器人
• 实验室仪器及医疗设备（非植入）
