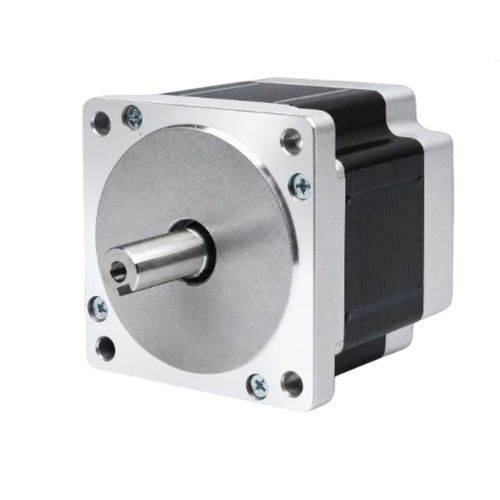

混合式步进电机 86BHH80-420E-32J4相步进NEMA 34
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 混合式步进, 4相步进
- 构造
- NEMA 34
- 强度
4.5 A
- 扭矩
4.41 Nm
(3.252649 ft.lb)- 直径
12.7 mm
(0.5 in)
产品介绍
概述
86BHH80为NEMA 34（86mm）4相混合步进电机，机身长80mm，在4.5 A时提供4.41 N·m（45 kg·cm）保持转矩。4相8引线设计提供灵活的接线方案和更平稳的扭矩输出，适用于重载CNC铣床、等离子切割台和雕刻机。
主要特点
电气规格（表）
步距角 — 1.8° ± 5%
额定电流 — 4.5 A/相
相数 — 4
引线数 — 8
机架尺寸 — 86mm（NEMA 34）
机身长度 — 80mm
重量 — 2.4 kg
机械 / 性能
86BH系列的机械图和扭矩-转速曲线已在产品页面提供，便于集成和选型。
技术规格
86BHH80为NEMA 34（86mm）4相混合步进电机，机身长80mm，在4.5 A时提供4.41 N·m（45 kg·cm）保持转矩。4相8引线设计提供灵活的接线方案和更平稳的扭矩输出，适用于重载CNC铣床、等离子切割台和雕刻机。
主要特点
- 保持转矩：4.41 N·m（45 kg·cm）
- 4相，8引线以实现灵活接线
- 86mm（NEMA 34）机架，机身长度80mm
- 轴径：12.7 mm
- 推荐驱动器：CWD860H
电气规格（表）
步距角 — 1.8° ± 5%
额定电流 — 4.5 A/相
相数 — 4
引线数 — 8
机架尺寸 — 86mm（NEMA 34）
机身长度 — 80mm
重量 — 2.4 kg
机械 / 性能
86BH系列的机械图和扭矩-转速曲线已在产品页面提供，便于集成和选型。
技术规格
- 型号：86BHH80
- 轴径：12.7 mm
- 步距角：1.8° ± 5%
- 保持转矩：4.41 N·m（45 kg·cm）
- 额定电流：4.5 A/相
- 相数：4
- 引线数：8
- 重量：2.4 kg
- 推荐驱动器：CWD860H
- 数据表参考：86BHH80-420E-32J
