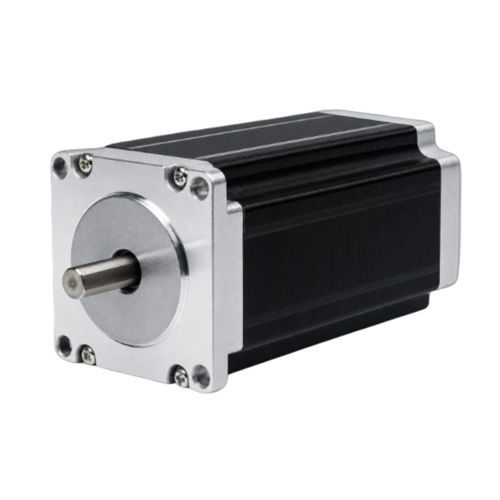

双相步进电机 57BHH110-422A-30D

混合式步进NEMA 23用于机器人

产品概述
57BHH110-422A-30D 是一款 57 mm（NEMA 23）框架的 2 相混合步进电机，在 110 mm 机身中提供 3.139 N·m（32 kg·cm）保持力矩。额定电流为 4.2 A/相，适用于工业自动化、数控机床和机器人定位等精密运动控制场景。推荐驱动器：CWD556。

主要特性

• 2 相，步距角 1.8° — 保持力矩 3.139 N·m（32 kg·cm）
• 额定电流 4.2 A/相 — 57 mm（NEMA 23）框架
• 机身长 110 mm，轴径 10 mm

电气规格
步距角 — 1.8° ± 5%
保持力矩 — 3.139 N·m（32 kg·cm）
额定电流 — 4.2 A/相
相数 — 2
线数 — 4
轴径 — 10 mm
框架尺寸 — 57 mm（NEMA 23）
机身长度 — 110 mm
重量 — 2.2 kg
推荐驱动器 — CWD556

机械图
提供 57BH 系列（57 mm / NEMA 23）的机械图，显示安装尺寸和轴部细节，便于集成。

力矩-速度曲线
提供 57BH 系列的力矩-速度性能曲线，用于评估不同转速下的力矩表现以辅助选型。

型号规格

• 型号 / 零件号：57BHH110-422A-30D
• 商用名称：57BHH110
• 框架尺寸：57 mm（NEMA 23）
• 机身长度：110 mm
• 步距角：1.8° ± 5%
• 相数：2
• 额定电流：4.2 A/相
• 保持力矩：3.139 N·m（32 kg·cm）
• 线数：4
• 轴径：10 mm
• 重量：2.2 kg
• 推荐驱动器：CWD556
