双相步进电机 39BH20W-040B-24

混合式步进紧凑型小尺寸

产品概述

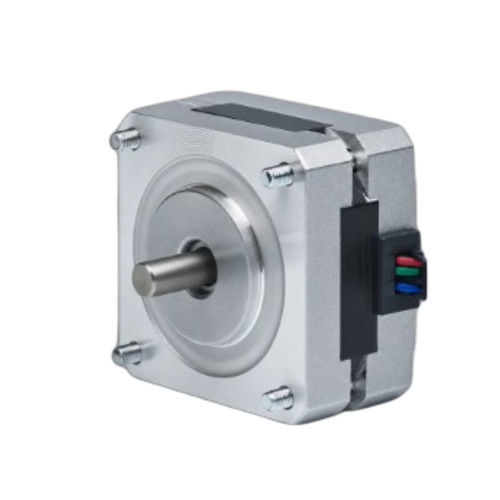

39BH20W-040B-24为39mm（NEMA 15）框架的2相混合步进电机，在20 mm机身中可提供0.064 N·m（0.65 kg·cm）保持力矩。额定电流0.4 A/相，适用于空间受限的精密运动控制应用。推荐驱动器：CW215。

主要亮点

• 2相，步距角1.8° — 保持力矩0.65 kg·cm（0.0638 N·m）
• 额定电流0.4 A/相 — 39 mm（NEMA 15）机座
• 20 mm紧凑机身，轴径5 mm，适合狭小安装

快速规格

• 相数：2
• 步距角：1.8° ± 5%
• 保持力矩：0.0638 N·m
• 电流/相：0.4 A
• 轴径：5 mm
• 引线数：4

电气规格（表）
步距角：1.8° ± 5%
保持力矩：0.064 N·m（0.65 kg·cm）
额定电流：0.4 A/相
相数：2
引线数：4
轴径：5 mm
框架尺寸：39 mm（NEMA 15）
机身长度：20 mm
重量：0.23 kg
推荐驱动器：CW215

机械与性能
提供39BH系列（39 mm / NEMA 15）的机械图和转矩‑速度曲线，以支持安装、集成与性能评估。

技术规格

• 型号 / 系列：39BH20（示例：39BH20W-040B-24）
• 框架尺寸：39 mm（NEMA 15）
• 机身长度：20 mm
• 相数：2
• 步距角：1.8° ± 5%
• 保持力矩：0.0638 N·m（0.064 N·m，0.65 kg·cm）
• 额定电流：0.4 A/相
• 引线数：4
• 轴径：5 mm
• 重量：0.23 kg
• 推荐驱动器：CW215
