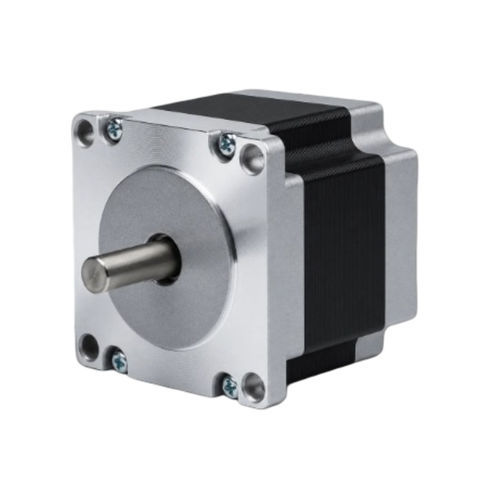

双相步进电机 57BH56-200-21

混合式步进NEMA 23

产品概述
57BH56-200-21 是一款 57mm（NEMA 23）机架的 2 相混合步进电机，在 56 mm 机身内可提供 0.706 N·m（7.2 kg·cm）保持力矩。额定电流为 2 A/相。推荐驱动器：CW542。

要点

• 2 相，步距角 1.8° — 保持力矩 0.706 N·m（7.2 kg·cm）
• 额定电流：2 A/相 — 57 mm（NEMA 23）机架
• 机身长度：56 mm — 轴径：6.35 mm

电气与机械规格表
步距角 — 1.8° ± 5%
保持力矩 — 0.706 N·m（7.2 kg·cm）
额定电流 — 2 A/相
相数 — 2
引线数 — 4
轴径 — 6.35 mm
机架尺寸 — 57 mm（NEMA 23）
机身长度 — 56 mm
重量 — 0.65 kg
推荐驱动器 — CW542

机械与性能图片
57BH 系列的机械图纸和转矩‑速度曲线可在产品页面的图片资源中查看。

技术规格

• 型号示例：57BH56-200-21（系列：57BH Series）
• 相数：2
• 步距角：1.8° ± 5%
• 保持力矩：0.706 N·m（7.2 kg·cm）
• 额定电流：2 A/相
• 引线数：4
• 轴径：6.35 mm
• 机架尺寸：57 mm（NEMA 23）
• 机身长度：56 mm
• 重量：0.65 kg
• 推荐驱动器：CW542
