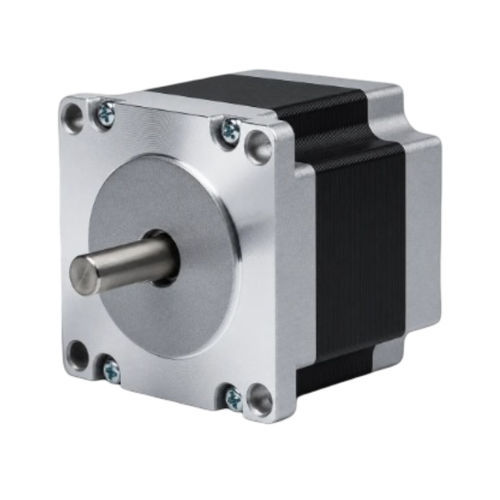

双相步进电机 57BHM56-070A-28B

混合式步进NEMA 23用于机器人

概述
57BHM56-070A-28B 是一款 57 mm（NEMA 23）2 相混合步进电机，在 56 mm 机身中提供 1.177 N·m（12 kg·cm）的保持力矩。额定电流为 0.7 A/相，步距角 0.9°，适用于精密定位和运动控制应用。推荐驱动器：CW215。

主要特点

• 2 相，步距角 0.9° — 保持力矩 12 kg·cm（1.177 N·m）
• 0.7 A/相 额定电流 — 57 mm（NEMA 23）框架
• 机身长 56 mm，轴径 10 mm

产品数据表
型号：57BHM56（示例变体：57BHM56-070A-28B）

电气规格
步距角：0.9° ± 5%
保持力矩：1.177 N·m（12 kg·cm）
额定电流：0.7 A/相
相数：2
导线数：4
轴径：10 mm
框架尺寸：57 mm（NEMA 23）
机身长度：56 mm
重量：0.68 kg
推荐驱动器：CW215

机械图纸
57BH 系列（57 mm / NEMA 23）机械图纸可用

转矩-速度曲线
57BH 系列转矩-速度曲线可用

技术规格

• 型号：57BHM56（示例变体：57BHM56-070A-28B）
• 框架尺寸：57 mm（NEMA 23）
• 机身长度：56 mm
• 相数：2
• 步距角：0.9°（±5%）
• 保持力矩：1.177 N·m（12 kg·cm）
• 额定电流：0.7 A/相
• 导线数：4
• 轴径：10 mm
• 重量：0.68 kg
• 推荐驱动器：CW215
