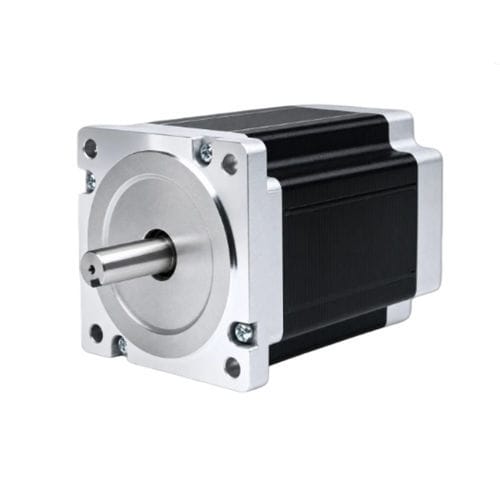

双相步进电机 86BHH114-500A-32E

混合式步进48VNEMA 34

产品概述
86BHH114为86 mm（NEMA 34）框架、114 mm 机身的混合步进电机，在5.0 A/相时可提供6.67 N·m（68 kg·cm）的保持力矩。此型号为86BH系列转矩‑速度曲线的参考电机，在转矩与紧凑机身长度之间达到良好平衡，适用于工业运动控制应用。

主要亮点

• 保持力矩：6.67 N·m（68 kg·cm）
• 86BH 转矩‑速度曲线的参考电机
• 机架：86 mm（NEMA 34），机身长：114 mm
• 轴径：12.7 mm
• 推荐驱动器：CWD860H

概要属性
机架尺寸：86 mm（NEMA 34）
步距角：1.8°
保持力矩：6.67 N·m
额定电流：5.0 A/相
相数：2
引线数：4

电气规格（表）
步距角：1.8° ± 5%
保持力矩：6.67 N·m（68 kg·cm）
额定电流：5.0 A/相
相数：2
引线数：4
轴径：12.7 mm
机架尺寸：86 mm（NEMA 34）
机身长：114 mm
重量：3.5 kg
推荐驱动器：CWD860H

机械图纸
提供86BH系列（86 mm / NEMA 34）的机械图纸，显示安装尺寸和连接器位置，便于在工业设备中集成。

转矩‑速度曲线
提供在推荐驱动器（CWD860H）条件下、DC48 V 时86BHH114 的转矩‑速度曲线。将该曲线作为 CNC、等离子切割台和自动化系统中性能和选型的参考。

技术规格

• 型号：86BHH114
• 机架尺寸：86 mm（NEMA 34）
• 机身长：114 mm
• 步距角：1.8°（±5%）
• 保持力矩：6.67 N·m（68 kg·cm）
• 额定电流：5.0 A/相
• 相数：2
• 引线数：4
• 轴径：12.7 mm
• 重量：3.5 kg
• 推荐驱动器：CWD860H
