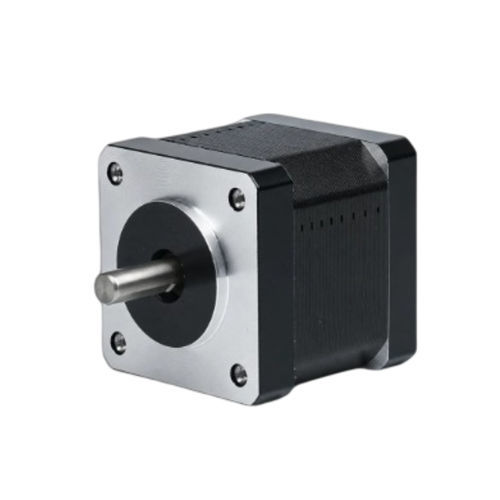

混合式步进电机 35BHH34-200A-24

NEMA 14

产品概述
35BHH34-200A-24为35 mm（NEMA 14）2相混合步进电机，机身长度34 mm时保持转矩为0.137 N·m（1.4 kg·cm）。额定电流2 A/相，轴径5 mm，适用于紧凑型精密运动控制应用。推荐驱动器：CW215。

关键要点

• 2相，步距角1.8° — 保持转矩0.137 N·m
• 额定电流2 A/相 — 35 mm（NEMA 14）外形
• 机身长34 mm — 轴径5 mm

快速规格卡

• 相数：2
• 步距角：1.8°
• 保持转矩：0.137 N.m
• 电流/相：2 A
• 轴径：5 mm
• 引线数：4

电气规格（表）
参数 — 数值
步距角 — 1.8° ± 5%
保持转矩 — 0.137 N·m（1.4 kg·cm）
额定电流 — 2 A/相
相数 — 2
引线数 — 4
轴径 — 5 mm
框架尺寸 — 35 mm（NEMA 14）
机身长度 — 34 mm
重量 — 0.22 kg
推荐驱动器 — CW215

附加图示
提供35BH系列（35 mm / NEMA 14）的机械图和转矩-速度曲线，以支持机械集成和性能评估。

技术规格

• 型号系列：35BHH系列
• 外形：35 mm（NEMA 14）
• 机身长度：34 mm
• 步距角：1.8° ± 5%
• 保持转矩：0.137 N·m（1.4 kg·cm）
• 额定电流：2 A/相
• 相数：2
• 引线数：4
• 轴径：5 mm
• 重量：0.22 kg
• 推荐驱动器：CW215
