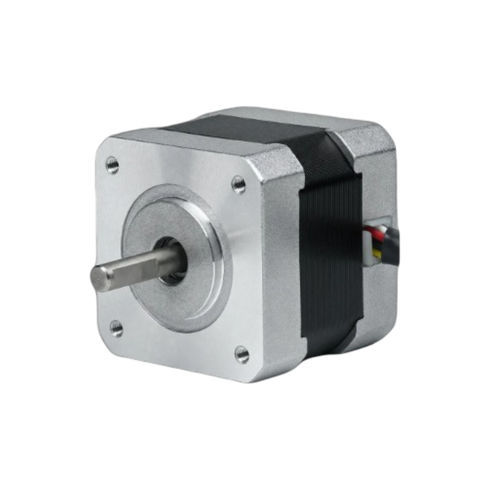

双相步进电机 42BHH39-168A-24

混合式步进NEMA 17

产品概述
42BHH39-168A-24 是一款 42 mm（NEMA 17）框架的 2 相混合步进电机，在 39 mm 机身长度下可提供 0.412 N·m（4.2 kg·cm）保持扭矩。额定电流：0.8 A/相。推荐驱动：CW215。

主要特点

• 2 相，步距角 1.8° — 保持扭矩 0.412 N·m（4.2 kg·cm）
• 0.8 A/相 额定电流 — 42 mm（NEMA 17）框架
• 机身长度 39 mm — 轴径 5 mm

电气规格

• 型号 — 42BHH39-168A-24
• 步距角 — 1.8° ± 5%
• 保持扭矩 — 0.412 N·m（4.2 kg·cm）
• 额定电流 — 0.8 A/相
• 相数 — 2
• 导线数 — 4
• 轴径 — 5 mm
• 框架尺寸 — 42 mm（NEMA 17）
• 机身长度 — 39 mm
• 重量 — 0.4 kg
• 推荐驱动 — CW215

机械图纸
有关安装尺寸和公差，请参阅产品页面上的 42BH 系列（42 mm / NEMA 17）机械图纸。

扭矩-转速曲线
请参阅产品页面上的 42BH 系列扭矩-转速曲线，以评估不同转速下的性能。

应用

• 精密运动控制：CNC 机床、拾取与放置系统、索引台
• 自动化：机器人、输送线定位、执行器
• 增材制造、实验室设备与测试台

技术规格

• 商用型号 — 42BHH39
• 框架尺寸 — 42 mm（NEMA 17）
• 机身长度 — 39 mm
• 相数 — 2
• 步距角 — 1.8° ± 5%
• 保持扭矩 — 0.412 N·m（4.2 kg·cm）
• 额定电流 — 0.8 A/相
• 导线数 — 4
• 轴径 — 5 mm
• 重量 — 0.4 kg
• 推荐驱动 — CW215
