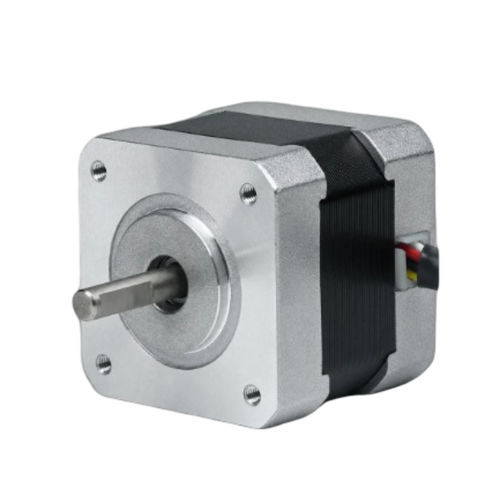

双相步进电机 42BHM34-060-15

混合式步进NEMA 17用于机器人

产品概述
42BHM34-060-15为42 mm（NEMA 17）框架的2相混合步进电机，在34 mm机身内实现0.255 N·m（2.6 kg·cm）的保持力矩。额定电流0.6 A/相，适用于工业自动化、机器人和仪器仪表的精密运动控制。推荐驱动器：CW215。

关键点

• 2相，步距角0.9° — 保持力矩0.255 N·m（2.6 kg·cm）
• 额定电流0.6 A/相 — 42 mm（NEMA 17）框架
• 紧凑型34 mm机身，轴径5 mm

电气规格（表）
步距角：0.9° ± 5%
保持力矩：0.255 N·m（2.6 kg·cm）
额定电流：0.6 A/相
相数：2
引线数：4
轴径：5 mm
框架尺寸：42 mm（NEMA 17）
机身长度：34 mm
重量：0.28 kg
推荐驱动器：CW215

机械 / 图纸
42BH系列机械图纸可用。42BH系列转矩-速度曲线可用。

技术规格

• 型号参考：42BHM34-060-15
• 相数：2
• 步距角：0.9° ± 5%
• 保持力矩：0.255 N·m（2.6 kg·cm）
• 额定电流：0.6 A/相
• 引线数：4
• 轴径：5 mm
• 框架尺寸：42 mm（NEMA 17）
• 机身长度：34 mm
• 重量：0.28 kg
• 推荐驱动器：CW215
• 数据表标识：42BHM34-060-15
