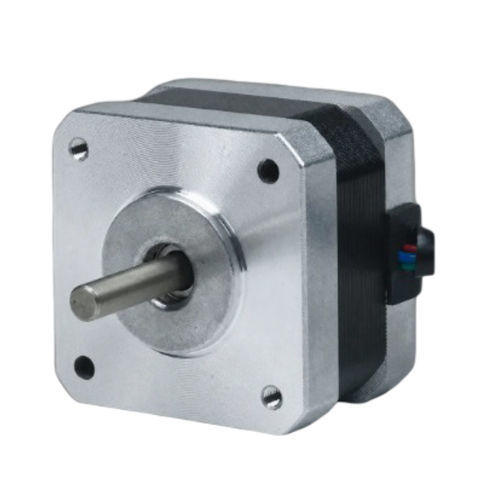

混合式步进电机 42BHH25-040A-24

双相步进NEMA 17

产品概述
42BHH25-040A-24为42 mm（NEMA 17）尺寸的2相混合步进电机，在25 mm机身条件下提供0.167 N·m（1.7 kg·cm）保持力矩。额定电流为0.4 A/相，4线制，轴径5 mm。适用于工业自动化、机器人、CNC和实验室仪器的精密运动控制。推荐驱动器：CW215。

主要特点

• 步距角：1.8°（±5%）
• 保持力矩：0.167 N·m（1.7 kg·cm）
• 额定电流：0.4 A/相
• 机架：42 mm（NEMA 17）— 机身长度：25 mm
• 轴：直径5 mm — 4线制
• 重量：0.22 kg
• 推荐驱动器：CW215

产品数据表
数据表参考：42BHH25-040A-24。机械图、接线图及转矩-速度曲线可供下载。

机械与性能
本电机兼容标准 NEMA 17 安装。请参考转矩-速度曲线以匹配负载与转速。注意热管理，并按照 CW215 驱动器的配置建议（微步设置、电流调整）进行驱动器设置以保证性能。

技术规格

• 步距角：1.8° ±5%
• 保持力矩：0.167 N·m（1.7 kg·cm）
• 额定电流：0.4 A/相
• 相数：2
• 线数：4
• 轴径：5 mm
• 机架尺寸：42 mm（NEMA 17）
• 机身长度：25 mm
• 重量：0.22 kg
• 推荐驱动器：CW215
