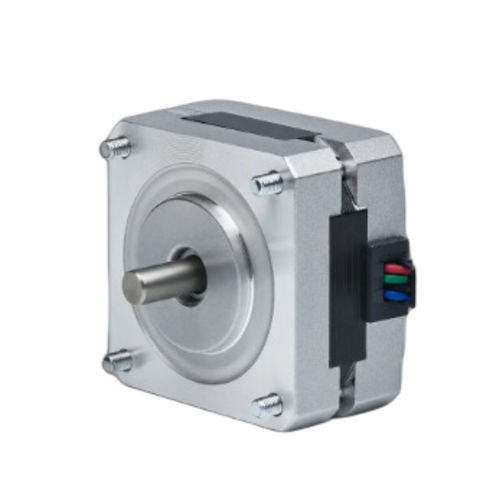

4相步进电机 39BH34-02-11

混合式步进24伏NEMA 15

产品概述
39BH34-02-11是一款39 mm（NEMA 15）框架的4相混合步进电机，在34 mm机身内提供0.147 N·m（1.5 kg·cm）的保持力矩。额定电流为0.16 A/相，适用于紧凑型运动控制系统的精确定位。推荐驱动器：CW215。

主要特点

• 4相，步距角1.8° — 保持力矩0.147 N·m（1.5 kg·cm）
• 额定电流0.16 A/相 — 39 mm（NEMA 15）框架
• 34 mm紧凑机身，轴径5 mm

电气规格（表）
参数 | 数值
步距角 | 1.8° ± 5%
保持力矩 | 0.147 N·m（1.5 kg·cm）
额定电流 | 0.16 A/相
相数 | 4
引线数 | 6
轴径 | 5 mm
框架尺寸 | 39 mm（NEMA 15）
机身长度 | 34 mm
重量 | 0.4 kg
推荐驱动器 | CW215

机械 / 性能示意
为便于集成和性能评估，提供39BH系列的机械图和力矩‑速度曲线图。

技术规格

• 型号：39BH34-02-11
• 框架：39 mm（NEMA 15）
• 机身长度：34 mm
• 相数：4
• 步距角：1.8° ± 5%
• 保持力矩：0.147 N·m（1.5 kg·cm）
• 额定电流：0.16 A/相
• 引线数：6
• 轴径：5 mm
• 重量：0.4 kg
• 推荐驱动器：CW215
