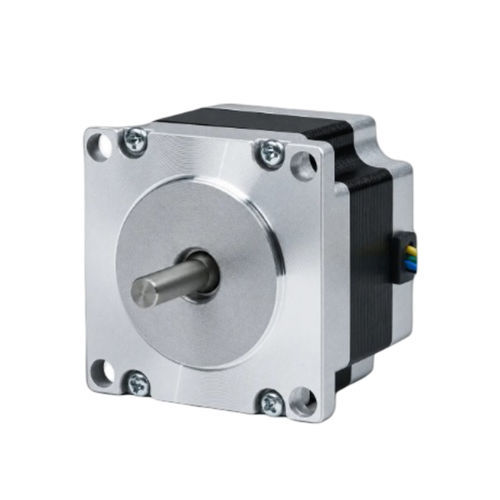

3相电机 57BHP41-501B-21

混合式步进NEMA 23用于机床

产品概述
57BHP41-501B-21 是一款57mm（NEMA 23）3相混合步进电机，机身长度41mm，保持扭矩0.52 N·m（5.3 kg·cm）。步距角1.2°，额定电流5 A/相。适用于自动化设备和CNC的精密运动控制。推荐驱动器：CW542。

主要特点

• 3相，步距角1.2° — 保持扭矩0.52 N·m（5.3 kg·cm）
• 额定电流：5 A/相 — 机架：57mm（NEMA 23）
• 机身长度：41 mm — 轴径：6.35 mm

电气规格
步距角：1.2° ± 5%
保持扭矩：0.52 N·m（5.3 kg·cm）
额定电流：5 A/相
相数：3
引线数：6
轴径：6.35 mm
机架尺寸：57mm（NEMA 23）
机身长度：41 mm
重量：0.55 kg
推荐驱动器：CW542

产品资料
57BHP41-501B-21

机械图
57BH系列机械图可用（产品页面有图片）

转矩-速度曲线
57BH系列转矩-速度曲线可用（产品页面有图片）

技术规格

• 型号：57BHP41
• 相数：3
• 步距角：1.2° ± 5%
• 保持扭矩：0.52 N·m（5.3 kg·cm）
• 额定电流：5 A/相
• 引线数：6
• 轴径：6.35 mm
• 机架尺寸：57mm（NEMA 23）
• 机身长度：41 mm
• 重量：0.55 kg
• 推荐驱动器：CW542
