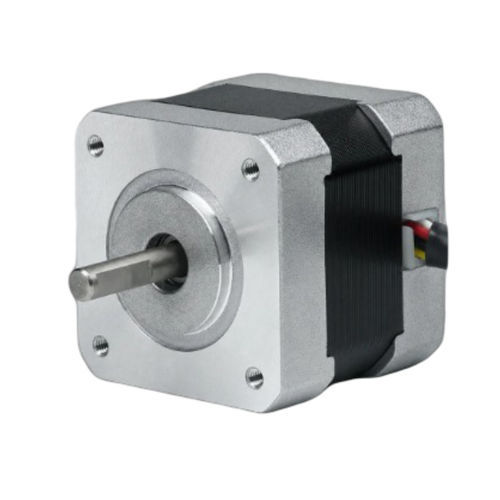

双相步进电机 42BHM29-050C-24

混合式步进NEMA 17

产品概述
42BHM29-050C-24 是一款 42mm（NEMA 17）两相混合式步进电机，机身长 29 mm，保持扭矩 0.167 N·m（1.7 kg·cm）。额定电流 0.5 A/相，适用于紧凑型精密运动控制场景。推荐驱动器：CW215。

主要特性

• 两相，步距角 0.9° — 保持扭矩 0.167 N·m（1.7 kg·cm）
• 额定电流 0.5 A/相 — 42 mm（NEMA 17）机架
• 机身长 29 mm，轴径 5 mm — 4 线配置

电气规格
步距角：0.9° ± 5%
保持扭矩：0.167 N·m（1.7 kg·cm）
额定电流：0.5 A/相
相数：2
引线数：4
轴径：5 mm
机架尺寸：42 mm（NEMA 17）
机身长度：29 mm
重量：0.24 kg
推荐驱动器：CW215

机械图
42BH 系列（42mm NEMA 17）的机械图可用，显示安装尺寸、轴长和安装相关的机械细节。

转矩-速度曲线
42BH 系列的转矩-速度曲线可用，用于显示转矩随速度变化的特性，帮助动态工况下的选型。

技术规格

• 步距角：0.9° ± 5%
• 保持扭矩：0.167 N·m（1.7 kg·cm）
• 额定电流：0.5 A/相
• 相数：2
• 引线数：4
• 轴径：5 mm
• 机架尺寸：42 mm（NEMA 17）
• 机身长度：29 mm
• 重量：0.24 kg
• 推荐驱动器：CW215
