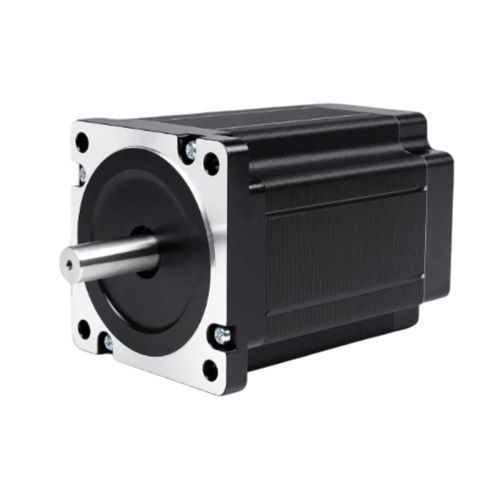

双相步进电机 86BHH118-400A-32B

混合式步进48VNEMA 34

产品概述
86BHH118为86 mm（NEMA 34）机框、机身长度118 mm的混合步进电机，在6.0 A/相时提供8.33 N·m（85 kg·cm）的保持扭矩。适用于需要较大保持扭矩的场合，如重型CNC机床、大型等离子切割台和重载龙门系统。

主要特点

• 保持扭矩：8.33 N·m（85 kg·cm）
• 机框：86 mm（NEMA 34）；机身长度：118 mm
• 2相4线结构
• 轴径：14 mm
• 推荐驱动器：CWD860H

电气规格（摘录）
步距角：1.8° ± 5%
保持扭矩：8.33 N·m（85 kg·cm）
额定电流：6.0 A/相
相数：2
线数：4
轴径：14 mm
机框尺寸：86 mm（NEMA 34）
机身长度：118 mm
重量：4.0 kg
推荐驱动器：CWD860H

附加技术图
机械图纸和扭矩-转速曲线可在页面的产品资源中参考下载。

技术规格

• 型号：86BHH118
• 机框尺寸：86 mm（NEMA 34）
• 机身长度：118 mm
• 步距角：1.8° ± 5%
• 保持扭矩：8.33 N·m（85 kg·cm）
• 额定电流：6.0 A/相
• 相数：2
• 线数：4
• 轴径：14 mm
• 重量：4.0 kg
• 推荐驱动器：CWD860H
• 典型应用：重型CNC机床、大型等离子切割台、重载龙门系统
