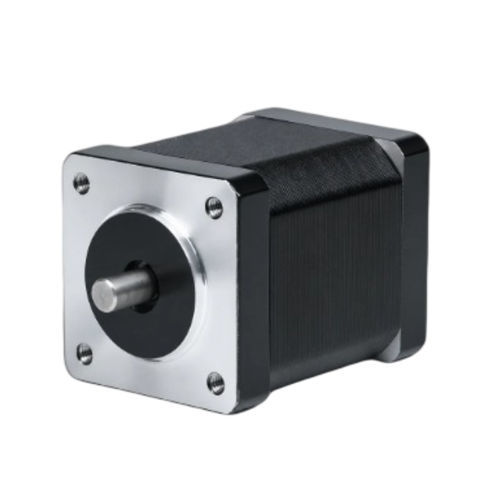

混合式步进电机 35BHH40-150-16B

双相步进NEMA 14工业用途

概述
35BHH40-150-16B 是一款 35 mm（NEMA 14）框架的 2 相混合步进电机，在 40 mm 机身中提供 0.255 N·m（2.6 kg·cm）保持转矩。额定电流 1.5 A/相。适用于工业自动化、机器人和紧凑型 CNC 的精密运动控制。推荐驱动器：CW215。

主要特点

• 2 相，步距角 1.8° — 保持转矩 0.255 N·m（2.6 kg·cm）
• 额定电流 1.5 A/相 — 35 mm（NEMA 14）框架
• 机身长 40 mm，轴径 5 mm，4 导线布线

规格摘要
相数 — 2
步距角 — 1.8°（± 5%）
保持转矩 — 0.255 N·m（2.6 kg·cm）
额定电流 — 1.5 A/相
轴径 — 5 mm
导线数 — 4
机身长 — 40 mm
框架尺寸 — 35 mm（NEMA 14）
重量 — 0.4 kg
推荐驱动器 — CW215

产品资料
页面显示的数据表代码：35BHH40-150-16B（产品页面可下载 PDF）。

图示
包含 35BH 系列的机械图和 35BH 系列的转矩‑速度曲线。

技术规格

• 型号：35BHH40-150-16B（页面参考）
• 框架尺寸：35 mm（NEMA 14）
• 机身长：40 mm
• 步距角：1.8° ± 5%
• 相数：2
• 保持转矩：0.255 N·m（2.6 kg·cm）
• 额定电流：1.5 A/相
• 导线数：4
• 轴径：5 mm
• 重量：0.4 kg
• 推荐驱动器：CW215
