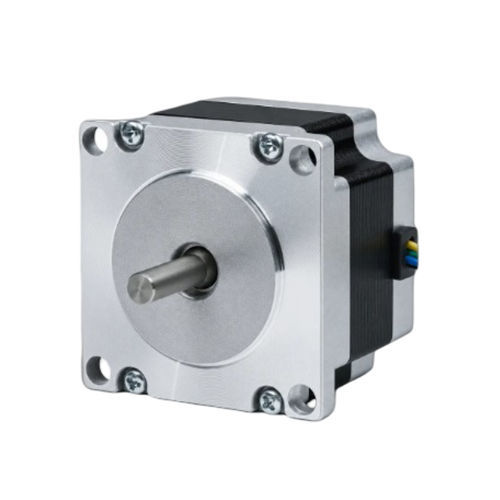

混合式步进电机 57BHH41-099A-12K

双相步进紧凑型NEMA 23

概述
57BHH41-099A-12K 是一款 57mm（NEMA 23）2 相混合步进电机，在 41 mm 紧凑机身内提供 0.981 N·m（10 kg·cm）保持力矩。额定电流为每相 1 A，轴径 6.35 mm，适用于精密运动控制和工业自动化。推荐驱动器：CW542。

主要特点

• 2 相，步距角 1.8° — 保持力矩 0.981 N·m（10 kg·cm）
• 额定电流：1 A/相
• 57 mm（NEMA 23）机架，机身长 41 mm
• 轴径 6.35 mm，4 线配置

快速参数
相数 — 2
步距角 — 1.8°
保持力矩 — 0.981 N·m
电流/相 — 1 A
轴径 — 6.35 mm
引线数 — 4

电气规格
步距角 — 1.8° ± 5%
保持力矩 — 0.981 N·m（10 kg·cm）
额定电流 — 1 A/相
相数 — 2
引线数 — 4
轴径 — 6.35 mm
机架尺寸 — 57 mm（NEMA 23）
机身长度 — 41 mm
重量 — 0.46 kg
推荐驱动器 — CW542

机械与性能
提供 57BH 系列的机械图以支持集成。可提供系列的力矩—速度曲线，用于评估负载下的动态性能。

产品数据表
可获取标注为 57BHH41-099A-12K 的产品数据表（产品页面提供 PDF 下载）。

规格 / 技术参数

• 型号系列：57BHH（57 mm NEMA 23）
• 型号：57BHH41
• 机架尺寸：57 mm（NEMA 23）
• 机身长度：41 mm
• 步距角：1.8° ± 5%
• 相数：2
• 引线数：4
• 额定电流：每相 1 A
• 保持力矩：0.981 N·m（10 kg·cm）
• 轴径：6.35 mm
• 重量：0.46 kg
• 推荐驱动器：CW542
