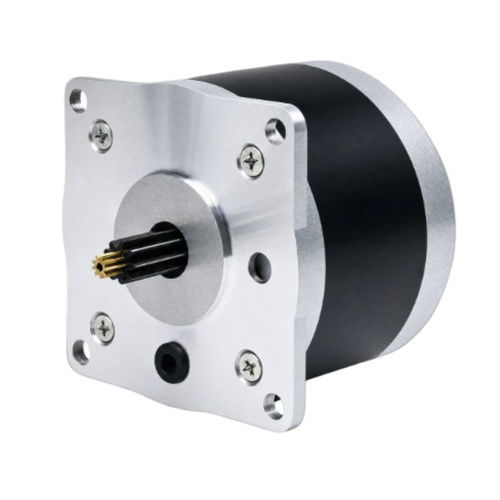

双相步进电机 86BH62-125B-N30

混合式步进紧凑型NEMA 34

产品概述
86BH62 是一款 NEMA 34 混合步进电机，机身紧凑，长度 62 mm，在 1.25 A 下可提供 1.28 N·m（13 kg·cm）的保持扭矩。6 线配置支持串联或并联接线的灵活性，低电流特性适用于电池供电或需要节能的自动化系统。

主要特点

• 保持扭矩：1.28 N·m（13 kg·cm）
• 低电流：1.25 A/相
• 86 mm（NEMA 34）机架，机身紧凑 62 mm
• 6 线配置，支持串联/并联接线
• 推荐驱动器：CWD860H

电气参数
步距角：1.8° ± 5%
保持扭矩：1.28 N·m（13 kg·cm）
额定电流：1.25 A/相
相数：2
引线数：6
轴径：9.5 mm
机架尺寸：86 mm（NEMA 34）
机身长度：62 mm
重量：1.1 kg
推荐驱动器：CWD860H

技术规格

• 型号：86BH62
• 机架尺寸：86 mm（NEMA 34）
• 机身长度：62 mm
• 步距角：1.8° ± 5%
• 保持扭矩：1.28 N·m（13 kg·cm）
• 额定电流：1.25 A/相
• 相数：2
• 引线数：6（支持串联/并联接线的 6 线配置）
• 轴径：9.5 mm
• 重量：1.1 kg
• 推荐驱动器：CWD860H
• 产品资料参考：86BH62-125B-N30
