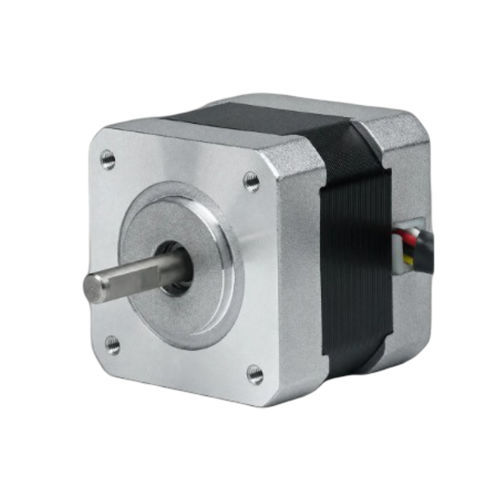

三相电机 42BHP37W-060-24

混合式步进紧凑型NEMA 17

概述
42BHP37W-060-24 是一款 42mm (NEMA 17) 三相混合步进电机，在 37 mm 紧凑机身中提供 0.255 N·m（2.6 kg·cm）保持扭矩。额定电流为 0.6 A/相，适用于工业自动化的精密运动控制。推荐驱动器：CW215。

主要特点

• 步距角：1.2° ± 5%
• 保持扭矩：0.255 N·m（2.6 kg·cm）
• 额定电流：0.6 A/相
• 机架尺寸：42 mm (NEMA 17)
• 机身长度：37 mm — 轴径：5 mm
• 3 相，3 导线
• 推荐驱动器：CW215

电气规格（节选）

• 步距角：1.2° ± 5%
• 保持扭矩：0.255 N·m（2.6 kg·cm）
• 额定电流：0.6 A/相
• 相数：3
• 导线数：3
• 轴径：5 mm
• 机架尺寸：42 mm (NEMA 17)
• 机身长度：37 mm
• 重量：0.3 kg
• 推荐驱动器：CW215

机械与性能
为便于安装和性能评估，提供 42BH 系列的机械图纸和力矩-速度曲线。选择电机时，请根据动态负载曲线确认力矩要求。

应用

• 工业自动化与输送系统
• 机器人与 pick-and-place 设备
• CNC 与定位台
• 精密仪器与实验室自动化

安装与兼容性

• NEMA 17 安装孔距 — 42 mm 机架
• 5 mm 轴径 — 适用于联轴器和皮带轮
• 驱动器兼容性：推荐 CW215；请根据 1.2° 步距角和 0.6 A/相 检查驱动器设置
