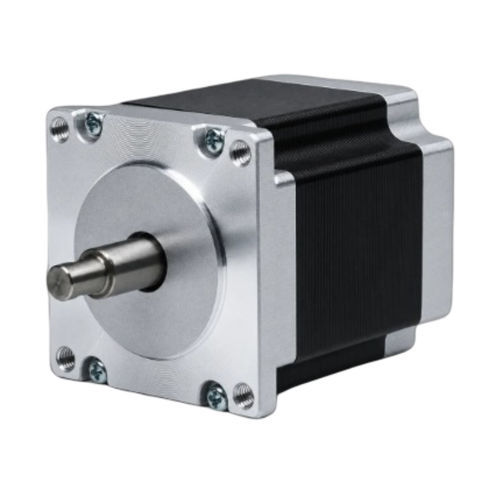

双相步进电机 57BHM65-150A-21A

混合式步进24伏NEMA 23

产品描述
57BHM65-150A-21A是一款57 mm（NEMA 23）框架的两相混合步进电机，在65 mm机身内可提供0.883 N·m（9 kg·cm）的保持扭矩。额定电流为每相1.5 A，适用于自动化和运动控制系统的精确开环定位。推荐驱动器：CW542。

主要特点

• 两相，步距角0.9° — 保持扭矩0.883 N·m（9 kg·cm）
• 额定电流1.5 A/相 — 57 mm（NEMA 23）框架
• 65 mm紧凑机身，8 mm轴径

概要
相数：2
步距角：0.9°
保持扭矩：0.883 N·m
电流/相：1.5 A
轴径：8 mm
导线数：4

电气规格
步距角：0.9° ±5%
保持扭矩：0.883 N·m（9 kg·cm）
额定电流：1.5 A/相
相数：2
导线数：4
轴径：8 mm
框架尺寸：57 mm（NEMA 23）
机身长度：65 mm
重量：0.72 kg
推荐驱动器：CW542

机械与性能
机身长度：65 mm（57BH系列机械图可用）
轴径：8 mm
重量：0.72 kg
力矩-速度特性：57BH系列力矩-速度曲线可用

技术规格

• 型号系列：57BH / 57BHM65
• 框架尺寸：57 mm（NEMA 23）
• 机身长度：65 mm
• 步距角：0.9°（±5%）
• 相数：2
• 额定电流：1.5 A/相
• 保持扭矩：0.883 N·m（9 kg·cm）
• 轴径：8 mm
• 导线数：4
• 重量：0.72 kg
• 推荐驱动器：CW542
