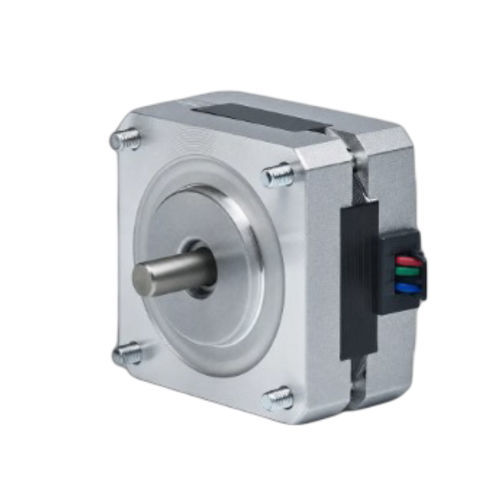

4相步进电机 39BH25-048A-24

混合式步进NEMA 15

产品概述
39BH25-048A-24 是一款 39mm（NEMA 15）4 相混合步进电机，适用于紧凑结构中的精密运动控制。机身长度 25 mm，保持力矩 0.098 N·m（1 kg·cm），额定电流为每相 0.48 A。推荐驱动器：CW215。

主要特点

• 4 相结构，步距角 1.8°
• 保持力矩：0.098 N·m（1 kg·cm）
• 机架：39 mm（NEMA 15）— 机身长度：25 mm — 轴径：5 mm
• 额定电流：0.48 A/相 — 4 带线

电气规格（摘要）
步距角：1.8° ± 5%
保持力矩：0.098 N·m（1 kg·cm）
额定电流：0.48 A/相
相数：4
导线数：4
轴径：5 mm
机架尺寸：39 mm（NEMA 15）
机身长度：25 mm
重量：0.3 kg
推荐驱动器：CW215

图纸与性能
39BH 系列（39 mm / NEMA 15）机械图可用。
39BH 系列的转矩-速度曲线可用（性能图显示转矩随转速变化）。

产品数据表
标识号：39BH25-048A-24

技术规格

• 系列 / 型号：39BH25
• 机架尺寸：39 mm（NEMA 15）
• 机身长度：25 mm
• 相数：4
• 步距角：1.8° ± 5%
• 保持力矩：0.0981 N·m（1 kg·cm）
• 额定电流：0.48 A/相
• 导线数：4
• 轴径：5 mm
• 重量：0.3 kg
• 推荐驱动器：CW215
