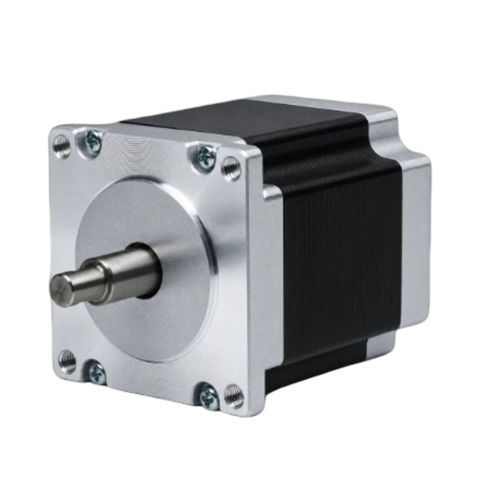

混合式步进电机 57BHH65-300D-34KB

双相步进NEMA 23

产品概述
57BHH65-300D-34KB 是一款用于工业精密运动控制的 57mm（NEMA 23）2 相混合步进电机。其在 65 mm 机身中提供 1.177 N·m（12 kg·cm）保持力矩，额定电流为 3 A/相。推荐驱动器：CW542。

主要特点

• 2 相，步距角 1.8° — 保持力矩 1.177 N·m（12 kg·cm）
• 额定电流 3 A/相 — 57 mm（NEMA 23）机架
• 机身长度 65 mm，轴径 10 mm

电气参数

• 步距角：1.8° ± 5%
• 保持力矩：1.177 N·m（12 kg·cm）
• 额定电流：3 A/相
• 相数：2
• 引线数：4

机械图
提供 57BH 系列（57 mm / NEMA 23）的机械图，显示整体尺寸和安装细节以便集成。

转矩-速度曲线
提供转矩-速度特性（57BH 系列），用于在额定条件下评估转矩与速度的性能。

技术规格

• 型号标识：57BHH65-300D-34KB
• 商业型号：57BHH65
• 机架尺寸：57 mm（NEMA 23）
• 机身长度：65 mm
• 步距角：1.8° ± 5%
• 相数：2
• 额定电流：3 A/相
• 保持力矩：1.177 N·m（12 kg·cm）
• 引线数：4
• 轴径：10 mm
• 重量：0.75 kg
• 推荐驱动器：CW542
