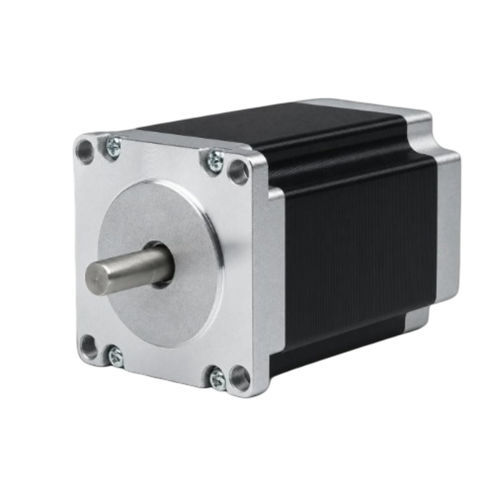

混合式步进电机 57BHM110-300B-32

4相步进NEMA 23精准

产品概述
57BHM110-300B-32 是一款 57 mm（NEMA 23）4 相混合步进电机，在 110 mm 机身中提供 2.551 N·m（26 kg·cm）的保持扭矩。额定电流为 3 A/相。推荐驱动器：CW542。轴径 8 mm，6 引线，机身长度 110 mm；重量约 1.4 kg。适用于精密运动控制，支持 OEM 定制且无最低起订量。

主要亮点

• 4 相，步距角 0.9° — 保持扭矩 2.551 N·m（26 kg·cm）
• 额定电流 3 A/相 — 57 mm（NEMA 23）框架
• 机身长度 110 mm，轴径 8 mm，6 引线

电气规格
步距角 — 0.9° ± 5%
保持扭矩 — 2.551 N·m（26 kg·cm）
额定电流 — 3 A/相
相数 — 4
引线数 — 6
轴径 — 8 mm
框架尺寸 — 57 mm（NEMA 23）
机身长度 — 110 mm
重量 — ~1.4 kg
推荐驱动器 — CW542

机械 / 性能
产品资源中提供了 57BH 系列的机械图和扭矩-速度曲线。数据表包含对应型号的详细尺寸和性能曲线。

产品数据表
数据表参考：57BHM110-300B-32

技术规格

• 型号：57BHM110-300B-32
• 框架尺寸：57 mm（NEMA 23）
• 机身长度：110 mm
• 步距角：0.9° ± 5%
• 相数：4
• 保持扭矩：2.551 N·m（26 kg·cm）
• 额定电流：3 A/相
• 引线数：6
• 轴径：8 mm
• 推荐驱动器：CW542
• 重量：~1.4 kg
