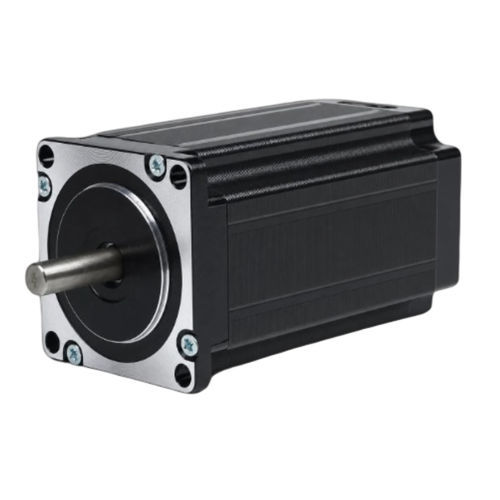

4相步进电机 57BHH100-420A-21B

混合式步进NEMA 23

概述
57BHH100-420A-21B是一款57 mm（NEMA 23）4相混合步进电机，在100 mm机身中提供2.747 N·m（28 kg·cm）的保持力矩。额定电流为2.97 A/相，适用于工业自动化和机器人等需要精密运动控制的场景，性能稳定。推荐驱动器：CWD556。

主要特点

• 4相，步距角1.8° — 保持力矩2.747 N·m（28 kg·cm）
• 额定电流2.97 A/相 — 57 mm（NEMA 23）框架
• 机身长100 mm，轴径8 mm，8线引出

电气参数
步距角：1.8° ± 5%
保持力矩：2.747 N·m（28 kg·cm）
额定电流：2.97 A/相
相数：4
引线数：8
轴径：8 mm
框架尺寸：57 mm（NEMA 23）
机身长度：100 mm
重量：2 kg
推荐驱动器：CWD556

机械图
57BH系列的机械图可在产品页面查看。

转矩-速度曲线
57BH系列的转矩-速度曲线可在产品页面查看。

产品资料
资料编号：57BHH100-420A-21B（PDF可在产品页面下载）。

技术规格

• 步距角：1.8° ± 5%
• 保持力矩：2.747 N·m（28 kg·cm）
• 额定电流：2.97 A/相
• 相数：4
• 引线数：8
• 轴径：8 mm
• 框架尺寸：57 mm（NEMA 23）
• 机身长度：100 mm
• 重量：2 kg
• 推荐驱动器：CWD556
