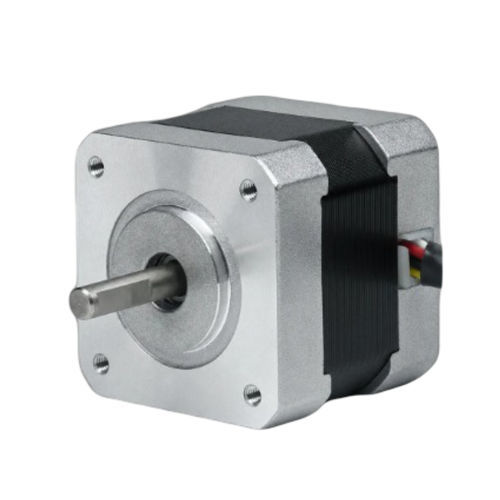

双相步进电机 42BHM39-100-22D

混合式步进NEMA 17医疗应用

产品概述
42BHM39-100-22D为42 mm（NEMA 17）框架的2相混合步进电机，39 mm机身可提供0.334 N·m（3.4 kg·cm）的保持扭矩。额定电流1 A/相，4线连接，适用于精密运动控制和OEM嵌入。推荐驱动：CW215。支持OEM定制，无最小起订量。

主要特点

• 2相，步距角0.9° — 保持扭矩0.334 N·m（3.4 kg·cm）
• 额定电流1 A/相 — 42 mm（NEMA 17）框架
• 39 mm紧凑机身，轴径5 mm — 适用于受限空间安装

快速规格

• 相数：2
• 步距角：0.9° ± 5%
• 保持扭矩：0.334 N·m（3.4 kg·cm）
• 额定电流：1 A/相
• 引线数：4
• 轴径：5 mm
• 机身长度：39 mm

完整规格（电气与机械）
步距角 — 0.9° ± 5%
保持扭矩 — 0.334 N·m（3.4 kg·cm）
额定电流 — 1 A/相
相数 — 2
引线数 — 4
轴径 — 5 mm
框架尺寸 — 42 mm（NEMA 17）
机身长度 — 39 mm
重量 — 0.45 kg
推荐驱动 — CW215

机械与性能
为42BH系列提供机械图纸和转矩-速度曲线，支持系统集成及控制调试。所示尺寸对应39 mm机身和5 mm轴的型号。

应用

• 精密定位：3D打印机、贴装设备
• 工业自动化：协作机器人、输送带分度
• 小型CNC、医疗设备与实验室仪器
