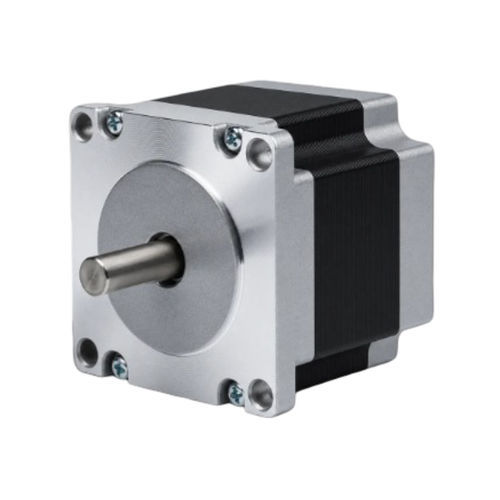

双相步进电机 57BHH56-280B-21DC

混合式步进NEMA 23

产品概述
57BHH56-280B-21DC 是一款 57 mm（NEMA 23）框架的 2 相混合步进电机，56 mm 紧凑机身可实现保持力矩 1.089 N·m（11.1 kg·cm）。额定电流 2.8 A/相，适用于工业自动化中的精密定位与运动控制。推荐驱动器：CW542。

主要特性

• 2 相混合设计 — 步距角 1.8°
• 保持力矩 1.089 N·m（11.1 kg·cm）
• 额定电流 2.8 A/相 — 57 mm（NEMA 23）框架
• 机身长度 56 mm，轴径 6.35 mm

电气规格（概要）
步距角 — 1.8° ± 5%
保持力矩 — 1.089 N·m（11.1 kg·cm）
额定电流 — 2.8 A/相
相数 — 2
导线数 — 4
轴径 — 6.35 mm
框架尺寸 — 57 mm（NEMA 23）
机身长度 — 56 mm
重量 — 0.65 kg
推荐驱动器 — CW542

机械图纸
提供 57BH 系列（57 mm / NEMA 23）的机械图纸，显示安装、法兰和尺寸详情以便集成。

转矩-速度曲线
为 57BH 系列提供转矩-速度性能曲线，用于评估不同转速下的可用转矩并选择合适的驱动或减速装置。

规格 / 技术参数

• 型号：57BHH56-280B-21DC
• 框架尺寸：57 mm（NEMA 23）
• 机身长度：56 mm
• 步距角：1.8° ± 5%
• 相数：2
• 额定电流：2.8 A/相
• 保持力矩：1.089 N·m（11.1 kg·cm）
• 轴径：6.35 mm
• 导线数：4
• 重量：0.65 kg
• 推荐驱动器：CW542
