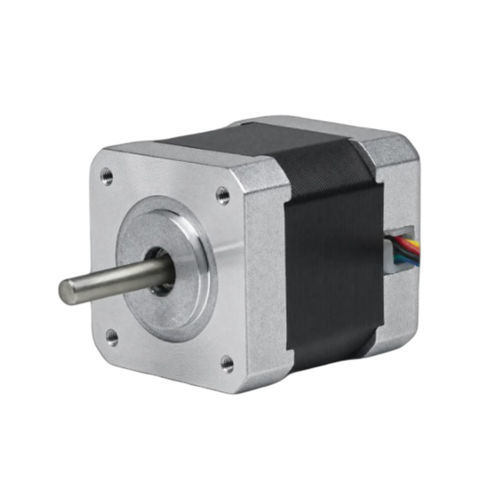

步进式电机 42BHH48-140A-07EH

混合式步进双相步进4.8 V

产品概述
CW-42BHH48-140A-07EH 是一款紧凑型一体式混合步进电机，尺寸为 NEMA 17（42 mm），并内置 IRS42E 驱动器。该型号在 1.4 A/相时具有 0.608 N·m 的保持力矩，电机与驱动器一体化以简化布线并节省安装空间，适用于 3D 打印机、小型 CNC 机和紧凑型自动化设备。

主要特点

• NEMA 17（42 mm）一体式步进电机，内置 IRS42E 驱动器
• 保持力矩：0.608 N·m（6.2 kg·cm）
• 额定电流：1.4 A/相，额定电压：4.8 VDC
• 步距角：1.8°（200 步/转）
• 紧凑机身长度：48 mm
• 布线简化 — 电机与驱动器集成于一体

概览（表）
机座尺寸：42 mm（NEMA 17）
机身长度：最大 48 mm
步距角：1.8° ± 5%
保持力矩：0.608 N·m（6.2 kg·cm）
额定电流：1.4 A/相
额定电压：4.8 VDC
内置驱动器：IRS42E

电机规格（表）
相数：2
步距角：1.8° ± 5%
保持力矩：0.608 N·m（6.2 kg·cm）
额定电压：4.8 VDC
额定电流：1.4 A/相
相电阻（20°C）：3.4 Ω ± 10%
相电感（1 kHz）：7.5 mH ± 20%
转子转动惯量：76 g·cm²
绝缘电阻：100 MΩ 最小（500 VDC）
绝缘等级：B 级（130°C）
环境温度：-20°C 至 +50°C
环境湿度：15% 至 95%
机座尺寸：42 mm（NEMA 17）
机身长度：最大 48 mm
轴径：φ5 mm
引线：4 线，长度 55 mm，5 mm 镀锡端子
线缆规格：24AWG UL1430

内置驱动器（IRS42E）
驱动器型号：IRS42E
安装：2 × M3×40 GB823 螺钉（对角）
热缩管：φ4×45 mm
随附安装螺钉：2-M3×59.5 GB823
驱动器标签：贴附于驱动器本体

机械图
42BHH 系列（42 mm NEMA 17，内置驱动器）的机械图可用。

技术规格

• 型号 / 系列：42BHH48
• 相数：2
• 步距角：1.8° ± 5%（200 步/转）
• 保持力矩：0.608 N·m（6.2 kg·cm）
• 额定电流：1.4 A/相
• 额定电压：4.8 VDC
• 相电阻（20°C）：3.4 Ω ± 10%
• 相电感（1 kHz）：7.5 mH ± 20%
• 转子转动惯量：76 g·cm²
• 绝缘电阻：≥100 MΩ（500 VDC）
• 绝缘等级：B 级（130°C）
• 环境温度范围：-20°C 至 +50°C
• 环境湿度范围：15% 至 95%
• 机座尺寸：42 mm（NEMA 17）
• 机身长度：最大 48 mm
• 轴径：φ5 mm
• 引线：4 线，长度 55 mm，5 mm 镀锡端子
• 线缆规格：24AWG UL1430
• 内置驱动器：IRS42E（电机与驱动器一体）
• 安装：对角 2-M3×40（GB823）螺钉；驱动器安装螺钉 2-M3×59.5（GB823）
