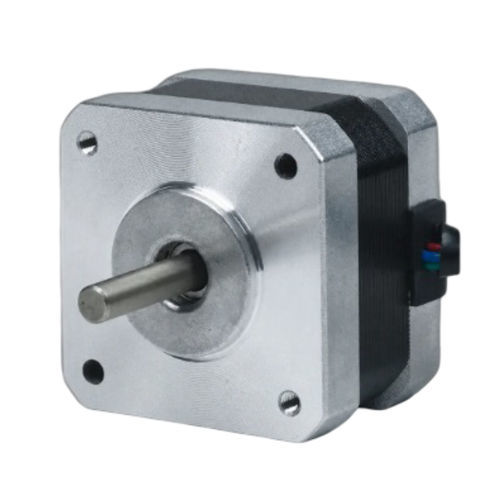

双相步进电机 42BHH34-160A-24E

混合式步进NEMA 17

概述
42BHH34-160A-24E是一款42 mm（NEMA 17）框架的2相混合步进电机，在34 mm紧凑机身内提供0.284 N·m（2.9 kg·cm）保持力矩。额定电流1.6 A/相。推荐驱动器：CW422C。

主要特点

• 2相，步距角1.8° — 保持力矩0.284 N·m（2.9 kg·cm）
• 额定电流1.6 A/相 — 42 mm（NEMA 17）框架
• 紧凑型34 mm机身 — 轴径5 mm — 4根引线

快速规格
型号：42BHH34-160A-24E
系列：42BHH / 42BH Series
框架尺寸：42 mm（NEMA 17）
机身长度：34 mm
相数：2
步距角：1.8° ± 5%
保持力矩：0.284 N·m（2.9 kg·cm）
额定电流：1.6 A/相
引线数：4
轴径：5 mm
重量：0.25 kg
推荐驱动器：CW422C

电气规格
步距角：1.8° ± 5%
保持力矩：0.284 N·m（2.9 kg·cm）
额定电流：1.6 A/相
相数：2
引线数：4
轴径：5 mm
框架尺寸：42 mm（NEMA 17）
机身长度：34 mm
重量：0.25 kg
推荐驱动器：CW422C

机械与性能
为42BH系列提供机械图和转矩‑速度曲线，以支持集成和性能评估。请使用转矩‑速度曲线验证目标转速和负载下的适用性。

技术规格

• 型号：42BHH34-160A-24E
• 系列：42BHH / 42BH Series
• 框架尺寸：42 mm（NEMA 17）
• 机身长度：34 mm
• 相数：2
• 步距角：1.8° ± 5%
• 保持力矩：0.284 N·m（2.9 kg·cm）
• 额定电流：1.6 A/相
• 引线数：4
• 轴径：5 mm
• 重量：0.25 kg
• 推荐驱动器：CW422C
