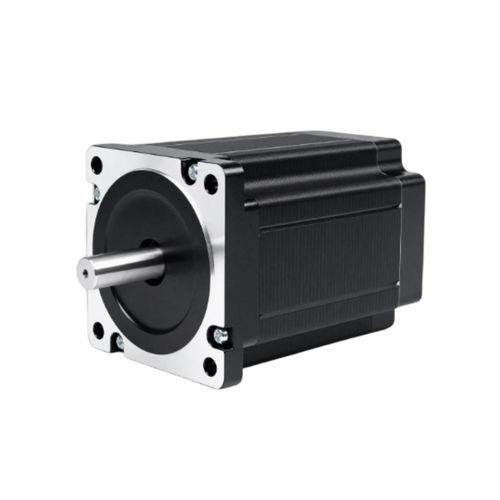

双相步进电机 86BH128-300A-55D

混合式步进NEMA 34工业

产品概述
86BH128是一款86 mm（NEMA 34）框架、机身长度128 mm的混合步进电机，在3.0 A/相时可提供4.90 N·m（50 kg·cm）的保持扭矩。加长的机身在维持适中电流的同时提供更高扭矩，适用于重型CNC铣床、等离子切割台和大幅面雕刻设备等工业场景。

主要特点

• 保持扭矩：4.90 N·m（50 kg·cm）
• 框架：86 mm（NEMA 34），机身长度128 mm
• 2相，4线制
• 轴径：12 mm
• 推荐驱动器：CWD860H

电气参数
步距角：1.8° ±5%
额定电流：3.0 A/相
保持扭矩：4.90 N·m（50 kg·cm）
相数：2
线数：4
轴径：12 mm
法兰尺寸：86 mm（NEMA 34）
机身长度：128 mm
重量：3.6 kg
推荐驱动器：CWD860H

机械与性能
提供86BH系列的机械图纸；可按需提供扭矩-转速曲线及各型号的性能数据以便系统集成与选型。

技术规格

• 型号：86BH128
• 法兰尺寸：86 mm（NEMA 34）
• 机身长度：128 mm
• 步距角：1.8° ±5%
• 保持扭矩：4.90 N·m（50 kg·cm）
• 额定电流：3.0 A/相
• 相数：2
• 线数：4
• 轴径：12 mm
• 重量：3.6 kg
• 推荐驱动器：CWD860H
