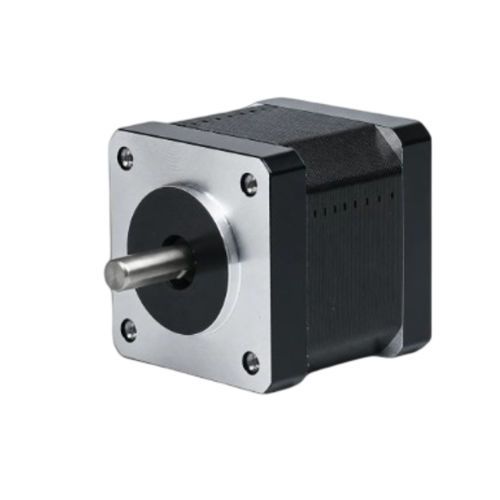

混合式步进电机 35BHH37W-099A-21

双相紧凑型NEMA 14

概述
35BHH37W-099A-21 是一款 35mm（NEMA 14）2 相混合步进电机，机身长度 37 mm，保持扭矩 0.196 N·m（2 kg·cm）。额定电流 1 A/相，4 导线连接，轴径 5 mm，适用于紧凑型精密运动控制场景。推荐驱动器：CW215。

主要特点

• 2 相，步距角 1.8° — 保持扭矩 0.196 N·m（2 kg·cm）
• 额定电流 1 A/相 — 框架 35 mm（NEMA 14）
• 紧凑：机身长度 37 mm，轴径 5 mm

电气规格

• 步距角 — 1.8° ± 5%
• 保持扭矩 — 0.196 N·m（2 kg·cm）
• 额定电流 — 1 A/相（备选列示：3 A）
• 相数 — 2
• 导线数 — 4
• 轴径 — 5 mm
• 框架尺寸 — 35 mm（NEMA 14）
• 机身长度 — 37 mm
• 重量 — 0.3 kg
• 推荐驱动器 — CW215

产品数据表
35BHH37W-099A-21

可用图纸/曲线

• 机械图 — 35BH 系列（35 mm（NEMA 14））
• 转矩-速度曲线 — 35BH 系列

技术规格

• 相数：2
• 步距角：1.8° ± 5%
• 保持扭矩：0.196 N·m（2 kg·cm）
• 额定电流：1 A/相（备选：3 A）
• 导线数：4
• 轴径：5 mm
• 框架尺寸：35 mm（NEMA 14）
• 机身长度：37 mm
• 重量：0.3 kg
• 推荐驱动器：CW215
• 型号参考：35BHH37W-099A-21
