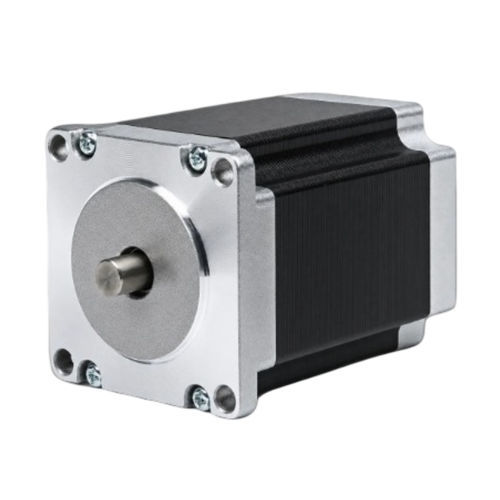

双相步进电机 57BHH76-300C-21G

混合式步进NEMA 23用于机器人

概览
57BHH76-300C-21G为57 mm（NEMA 23）框架的2相混合步进电机，机身76 mm，保持力矩为1.825 N·m（18.6 kg·cm）。额定电流3 A/相，适用于CNC、机器人及自动化装配等精密运动控制场合。推荐驱动器：CW542。

主要特点

• 2相，步距角1.8° — 保持力矩1.825 N·m（18.6 kg·cm）
• 额定电流：3 A/相 — 57 mm（NEMA 23）框架
• 机身长76 mm，轴径6.35 mm，4线连接

电气参数
步距角：1.8° ±5%
保持力矩：1.825 N·m（18.6 kg·cm）
额定电流：3 A/相
相数：2
引线数：4
轴径：6.35 mm
框架尺寸：57 mm（NEMA 23）
机身长度：76 mm
重量：1.1 kg
推荐驱动器：CW542

机械与性能
57BH系列的机械图和力矩‑速度曲线可用。可按需提供CAD文件和安装尺寸，便于系统集成。

技术规格

• 型号（系列）：57BHH76-300C-21G
• 框架尺寸：57 mm（NEMA 23）
• 机身长度：76 mm
• 步距角：1.8° ±5%
• 相数：2
• 额定电流：3 A/相
• 保持力矩：1.825 N·m（18.6 kg·cm）
• 引线数：4
• 轴径：6.35 mm
• 重量：1.1 kg
• 推荐驱动器：CW542
