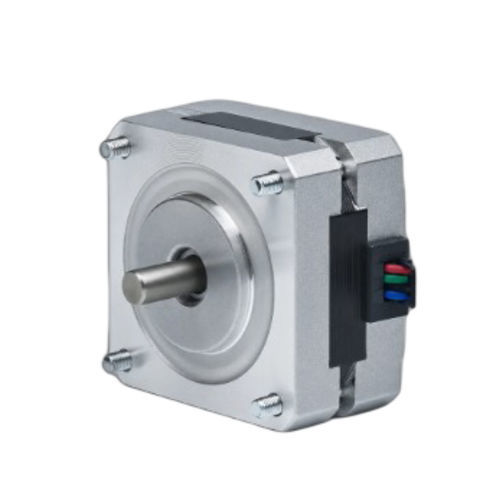

双相步进电机 39BH44-031A-24

混合式步进NEMA 15

产品摘要
39BH44-031A-24 是一款 39 mm（NEMA 15）2 相混合步进电机，在 44 mm 机身内提供 0.275 N·m（2.8 kg·cm）保持转矩。额定电流 0.3 A/相，轴径 5 mm，适用于紧凑型精密运动系统。推荐驱动器：CW215。

主要特性

• 2 相，步距角 1.8°
• 保持转矩：0.275 N·m（2.8 kg·cm）
• 额定电流：0.3 A/相；机架 39 mm（NEMA 15）
• 机身长 44 mm；轴径 5 mm；4 根导线

电气参数
步距角 — 1.8° ± 5%
保持转矩 — 0.275 N·m（2.8 kg·cm）
额定电流 — 0.3 A/相
相数 — 2
导线数 — 4（4 线）
轴径 — 5 mm
机架尺寸 — 39 mm（NEMA 15）
机身长度 — 44 mm
重量 — 0.5 kg
推荐驱动器 — CW215

机械图
39BH 系列（39 mm / NEMA 15）的机械图可用。

转矩-速度曲线
39BH 系列的转矩-速度性能曲线可用。

技术规格

• 型号：39BH44-031A-24
• 系列：39BH Series
• 机架尺寸：39 mm（NEMA 15）
• 机身长度：44 mm
• 相数：2
• 步距角：1.8° ± 5%
• 保持转矩：0.275 N·m（2.8 kg·cm）
• 额定电流：0.3 A/相
• 导线数：4
• 轴径：5 mm
• 重量：0.5 kg
• 推荐驱动器：CW215
