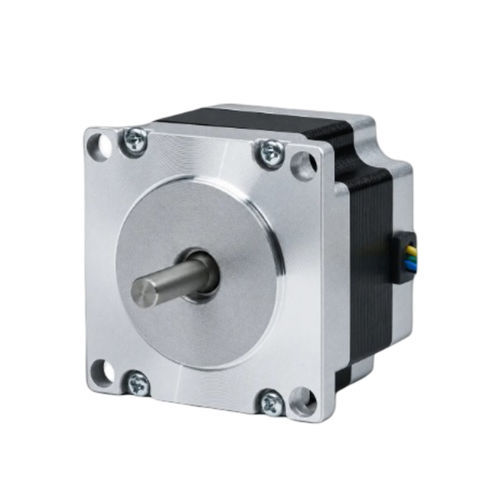

混合式步进电机 57BHM41-030A-27G

4相步进NEMA 23工业

产品概述
57BHM41-030A-27G为57mm（NEMA 23）4相混合式步进电机，机身长度41mm。保持力矩0.373 N·m（3.8 kg·cm），额定电流为每相0.3 A。适用于工业中需要精确运动控制的场合。推荐驱动器：CW215。

主要特点

• 4相，步距角0.9° — 保持力矩3.8 kg·cm（0.373 N·m）
• 额定电流0.3 A/相 — 57mm（NEMA 23）机框
• 机身紧凑，长度41mm — 轴径6.36mm

规格摘要

• 相数：4
• 步距角：0.9°
• 保持力矩：0.373 N.m
• 电流/相：0.3 A
• 轴径：6.36 mm
• 引线数：6

电气规格
步距角：0.9° ± 5%
保持力矩：0.373 N·m（3.8 kg·cm）
额定电流：0.3 A/相
相数：4
引线数：6
轴径：6.36 mm
机框尺寸：57 mm（NEMA 23）
机身长度：41 mm
重量：0.42 kg
推荐驱动器：CW215

机械与性能
包含57BH系列的机械图和力矩‑速度曲线。机身长度41 mm，轴径6.36 mm；重量约0.42 kg。适用于需要精确定位的紧凑型装配。

技术参数

• 型号：57BHM41
• 机框尺寸：57 mm（NEMA 23）
• 机身长度：41 mm
• 相数：4
• 步距角：0.9° ± 5%
• 保持力矩：0.373 N·m（3.8 kg·cm）
• 额定电流：0.3 A/相
• 轴径：6.36 mm
• 引线数：6
• 重量：0.42 kg
• 推荐驱动器：CW215
