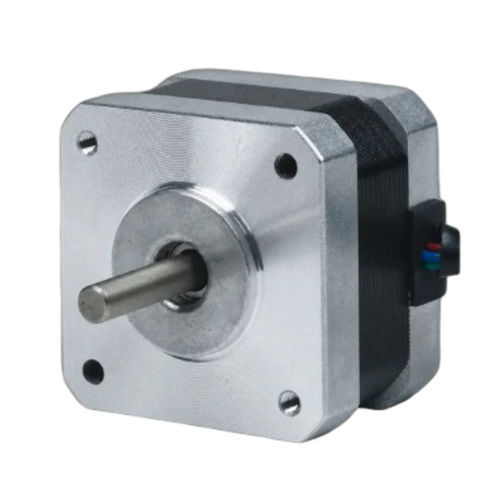

双相步进电机 42BHH29-120A-20

混合式步进双相NEMA 17

产品概述
42BHH29-120A-20 是一款 42 mm（NEMA 17）机架的 2 相混合步进电机，29 mm 紧凑型机身可提供 0.206 N·m（2.1 kg·cm）的保持力矩。额定电流 1.2 A/相，适用于需要短型轮廓的精密运动控制场景。推荐驱动器：CW215。

主要特点

• 2 相，步距角 1.8° — 保持力矩 0.206 N·m（2.1 kg·cm）
• 额定电流 1.2 A/相 — 42 mm（NEMA 17）机架
• 机身长度 29 mm — 轴径 5 mm

电气参数
步距角：1.8° ± 5%
保持力矩：0.206 N·m（2.1 kg·cm）
额定电流：1.2 A/相
相数：2
导线数：4
轴径：5 mm
机架尺寸：42 mm（NEMA 17）
机身长度：29 mm
重量：0.24 kg
推荐驱动器：CW215

机械图
提供 42BH 系列（42 mm / NEMA 17）的机械图，显示安装尺寸和轴部细节。

力矩-转速曲线
提供 42BH 系列的力矩-转速曲线，说明力矩随速度变化的特性，便于选型与配套。

技术规格

• 型号：42BHH29-120A-20
• 品牌：NEOTON MOTOR
• 机架尺寸：42 mm（NEMA 17）
• 相数：2
• 步距角：1.8° ± 5%
• 保持力矩：0.206 N·m（2.1 kg·cm）
• 额定电流：1.2 A/相
• 导线数：4
• 轴径：5 mm
• 机身长度：29 mm
• 重量：0.24 kg
• 推荐驱动器：CW215
