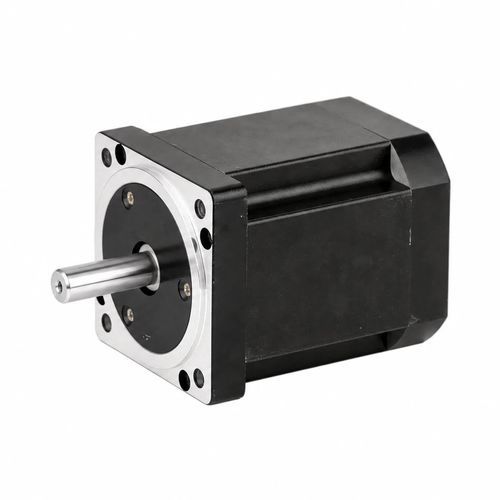

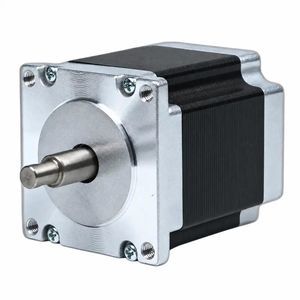

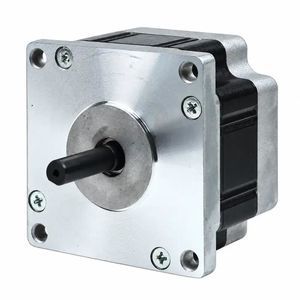

无刷电机 CW80BLMC80-704L870-00直流3相BLDC
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 直流, 3相, 无刷, BLDC
- 电压
- 100V
- 极数
- 4极
- 应用
- 工业用途, 用于机器人
- 其他特性
- 高速, 高精度, NEMA, 运动调节, 直流无刷电机
- 功率
0.7 kW
(0.95 hp)- 强度
7.5 A
- 扭矩
最少: 0.96 Nm
(0.70806 ft.lb)最多: 1.92 Nm
(1.416119 ft.lb)- 旋转速度
7,000 rpm
(43,982.2972 rad.min-1)- 直径
80 mm
(3.15 in)
产品介绍
概述
CW80BLMC80-704L870-00为80 mm（NEMA 32）框架的三相无刷直流电机（BLDC），在100 ±5% VDC电源下额定输出704 W，额定转速7000 RPM。适用于工业自动化、机器人和精密运动控制系统，满足体积紧凑且需要高转速的应用场景。
主要特点
快速规格
额定功率：704 W
额定电压：100 ±5% VDC
额定速度：7000 RPM
额定转矩：0.96 Nm
额定电流：7.5 A
机座尺寸：80 mm（NEMA 32）
零件编号：CW80BLMC80-704L870-00
电气规格
极数 — 4
相数 — 3
额定电压 — 100 ±5% VDC
额定功率 — 704 W
额定速度 — 7000 RPM
额定转矩 — 0.96 Nm
额定电流 — 7.5 A
最大转矩 — 1.92 Nm
电压常数 — TBD ±5% V/kRPM
线电阻 — TBD ±5% Ω（20℃）
线电感 — TBD ±10% mH
绝缘电阻 — 100 MΩ @ 500 VDC
绝缘等级 — F（155℃）
重量 — TBD kg
机座尺寸 — 80 mm（NEMA 32）
零件编号 — CW80BLMC80-704L870-00
机械与性能
提供80 mm BLDC电机系列的机械图纸。为CW80BLMC80-704L870-00提供了专用的转矩-转速性能曲线，以支持系统集成和控制调试。
技术参数
CW80BLMC80-704L870-00为80 mm（NEMA 32）框架的三相无刷直流电机（BLDC），在100 ±5% VDC电源下额定输出704 W，额定转速7000 RPM。适用于工业自动化、机器人和精密运动控制系统，满足体积紧凑且需要高转速的应用场景。
主要特点
- 额定功率 704 W
- 供电电压 100 ±5% VDC
- 额定转矩 0.96 Nm（7000 RPM）
- 机座尺寸：80 mm（NEMA 32）
- 三相无刷设计，运行平稳
快速规格
额定功率：704 W
额定电压：100 ±5% VDC
额定速度：7000 RPM
额定转矩：0.96 Nm
额定电流：7.5 A
机座尺寸：80 mm（NEMA 32）
零件编号：CW80BLMC80-704L870-00
电气规格
极数 — 4
相数 — 3
额定电压 — 100 ±5% VDC
额定功率 — 704 W
额定速度 — 7000 RPM
额定转矩 — 0.96 Nm
额定电流 — 7.5 A
最大转矩 — 1.92 Nm
电压常数 — TBD ±5% V/kRPM
线电阻 — TBD ±5% Ω（20℃）
线电感 — TBD ±10% mH
绝缘电阻 — 100 MΩ @ 500 VDC
绝缘等级 — F（155℃）
重量 — TBD kg
机座尺寸 — 80 mm（NEMA 32）
零件编号 — CW80BLMC80-704L870-00
机械与性能
提供80 mm BLDC电机系列的机械图纸。为CW80BLMC80-704L870-00提供了专用的转矩-转速性能曲线，以支持系统集成和控制调试。
技术参数
- 零件编号：CW80BLMC80-704L870-00
- 系列：80BLMC Series
- 机座尺寸：80 mm（NEMA 32）
- 额定功率：704 W
- 额定电压：100 ±5% VDC
- 额定速度：7000 RPM
- 额定转矩：0.96 Nm
- 额定电流：7.5 A
- 最大转矩：1.92 Nm
- 极数：4
- 相数：3
- 绝缘电阻：100 MΩ @ 500 VDC
- 绝缘等级：F（155℃）
- 机械图纸：可用
- 转矩-转速曲线：可用于 CW80BLMC80-704L870-00
