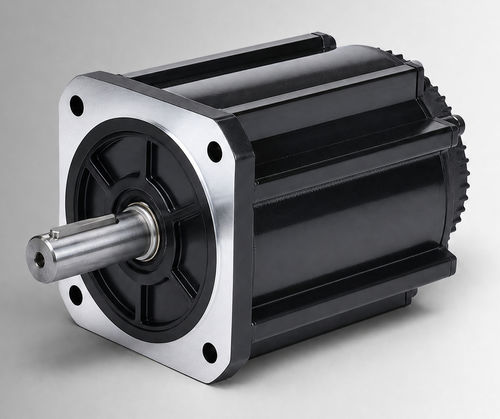

无刷电机 CW180BLBT-15015-L5-H

直流BLDC72 V

产品概述
CW180BLBT-15015-L5-H 为 180 mm 机座的无刷直流电机，额定功率 2350 W，72 VDC，额定转矩 15 N·m（1500 rpm）。用于 OEM 及系统集成评估，适用于电液泵驱动、移动工作功能及有刷直流升级项目，在项目确认电压、负载、工作周期、安装接口和环境条件后，也可用于紧凑型工业设备与辅助驱动评估。

主要特性

• 额定功率：2350 W
• 额定电压：72 VDC
• 额定转矩：15 N·m @ 1500 rpm
• 额定电流：42±10% Arms

快速规格（摘要）

• 机座尺寸：180 mm
• 额定转速：1500 rpm
• 力矩常数：0.35±10% N·m/A
• 转子惯量：60±10% kg·m² × 10⁻⁴
• 反电动势：21.4±10% V/krpm

电气与机械规格
额定功率 : 2350 W
额定电压 : 72 VDC
额定转矩 : 15 N·m
额定转速 : 1500 rpm
额定电流 : 42±10% Arms
机座尺寸 : 180 mm
力矩常数 : 0.35±10% N·m/A
转子惯量 : 60±10% kg·m² × 10⁻⁴
反电动势 : 21.4±10% V/krpm
相电感 : 未标注；公差 ±10%
相电阻 : 未标注；公差 ±10%
机身长度 (L) : 170 mm
带制动机身长度 (LB) : 264 mm
重量 : 14.5/32 kg
反馈元件（选项） : 磁性霍尔 / 霍尔 + 2500 线增量编码器（可选）
绝缘电阻 : DC500V, >20 MΩ（F 级）
耐电强度 : 800VAC/1s/5mA
工作环境 : 温度：-20 至 40°C（可选 -40 至 40°C）；湿度：20% 至 80% 相对湿度（无冷凝）；海拔低于 1000 m（超出温度或海拔范围时需降额）
防护等级 : IP54（可选 IP65）
零件号 : CW180BLBT-15015-L5-H

机械与性能图示
提供 180 mm 标准结构和 180 mm 风冷结构的机械图及转矩-速度特性曲线，以支持安装与系统集成决策。

技术规格

• 型号 / 零件号：CW180BLBT-15015-L5-H
• 机座尺寸：180 mm
• 额定功率：2350 W
• 额定电压：72 VDC
• 额定转矩：15 N·m @ 1500 rpm
• 额定转速：1500 rpm
• 额定电流：42±10% Arms
• 力矩常数：0.35±10% N·m/A
• 转子惯量：60±10% kg·m² × 10⁻⁴
• 反电动势：21.4±10% V/krpm
• 机身长度：170 mm（带制动 264 mm）
• 重量：14.5/32 kg
• 防护：IP54（可选 IP65）
• 反馈选项：磁性霍尔；霍尔 + 2500 线增量编码器（可选）
