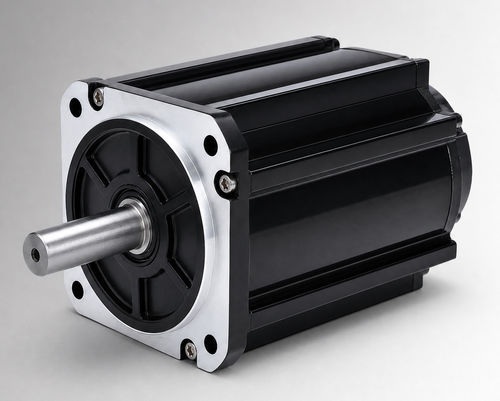

直流电机 CW130BLBT-15020-L9-H

无刷BLDC144V

产品概述
CW130BLBT-15020-L9-H 是一款框架尺寸为130 mm的高功率无刷直流电机，额定功率3150 W，额定电压144 VDC。用于OEM与系统集成评估，适用于电液泵驱动、移动作业功能及有刷直流升级项目；在确认项目电压、载荷、工作周期、安装接口与环境条件后，也可用于紧凑型工业设备与辅助驱动的评估。

要点

• 额定功率：3150 W
• 额定电压：144 VDC
• 额定转矩：15 N·m（2000 rpm）
• 额定电流：27±10% Arms

快速规格（摘要）
额定功率：3150 W
额定电压：144 VDC
额定转矩：15 N·m
额定转速：2000 rpm
额定电流：27±10% Arms
框架尺寸：130 mm

机械图与图表
机械图 — 130 mm 标准结构可用
机械图 — 130 mm 风扇冷却结构可用
转矩-转速特性图可用

技术规格

• 额定功率：3150 W
• 额定电压：144 VDC
• 额定转矩：15 N·m
• 额定转速：2000 rpm
• 额定电流：27±10% Arms
• 框架尺寸：130 mm
• 转矩常数：0.54±10% N·m/A
• 转子转动惯量：17±10% kg·m² × 10⁻⁴
• 反电动势（Back EMF）：34±10% V/krpm
• 线电感：未指定；公差 ±10%
• 线电阻：未指定；公差 ±10%
• 机身长度（L）：166 mm
• 带制动机身长度（LB）：221 mm
• 重量：11 / 12.8 kg（无制动 / 有制动）
• 反馈元件（可选）：磁性霍尔 / 霍尔 + 2500线增量编码器（可选）
• 绝缘电阻：DC 500 V，>20 MΩ（F 级）
• 耐电压：800 VAC / 1 s / 5 mA
• 工作环境：温度 -20 至 40 °C（可选 -40 至 40 °C）；湿度 20% 至 80% RH（无凝结）；海拔低于1000 m（超出所述温度或海拔时需降额）
• 防护等级：IP54（可选 IP65）
• 零件编号：CW130BLBT-15020-L9-H
