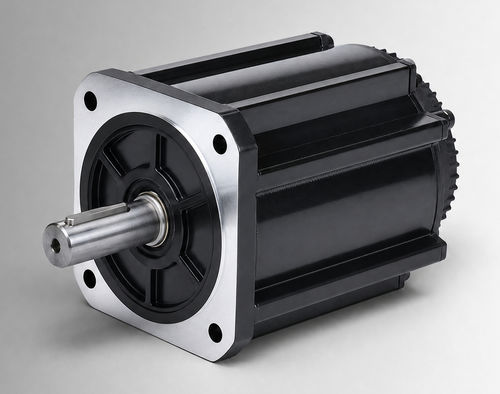

无刷电机 CW180BLBT-48020-L9-H

直流BLDC144V

产品概述
CW180BLBT-48020-L9-H为180 mm机座的无刷直流电机（BLDC），额定输出10000 W、144 VDC，2000 rpm时额定转矩48 N·m。为OEM与系统集成商设计，适用于电液泵驱动、移动作业功能及从有刷直流电机的升级改造。使用前请确认电压、负载、占空比、安装接口及环境条件。

主要特点

• 额定功率：10000 W
• 额定电压：144 VDC
• 额定转矩：48 N·m @ 2000 rpm
• 额定电流：86 ±10% Arms
• 机座尺寸：180 mm

电气与机械参数

• 型号 / 零件号：CW180BLBT-48020-L9-H
• 额定功率：10000 W
• 额定电压：144 VDC
• 额定转矩：48 N·m
• 额定转速：2000 rpm
• 额定电流：86 ±10% Arms
• 转矩常数：0.56 ±10% N·m/A
• 反电动势：33.5 ±10% V/krpm
• 转子惯量：153 ±10% ×10⁻⁴ kg·m²
• 线圈电感 / 电阻：未标注；公差 ±10%
• 机身长度 (L)：264 mm（带刹车 LB 为 319 mm）
• 重量：32 kg（无刹车）/ 34 kg（带刹车）
• 反馈：磁性霍尔；霍尔 + 2500 线增量编码器（可选）
• 绝缘电阻：DC 500 V，>20 MΩ（F 级）
• 耐压：800 VAC / 1 s / 5 mA
• 工作温度：-20 至 40°C（可选 -40 至 40°C）
• 湿度：20% 至 80% RH（无冷凝）
• 海拔：建议低于 1000 m（超出时需降额）
• 防护等级：IP54（可选 IP65）

应用

• 电液泵驱动与执行机构
• 移动机械与作业功能
• 有刷直流电机的升级替换
• 小型工业设备及辅助传动

可选项与订购信息

• 反馈选项：磁性霍尔或霍尔 + 2500 线增量编码器
• 可选项：IP65、防护等级；扩展温度范围（-40 至 40°C）；集成刹车（LB 配置）
• 零件号：CW180BLBT-48020-L9-H — 下单时请注明所需选项
